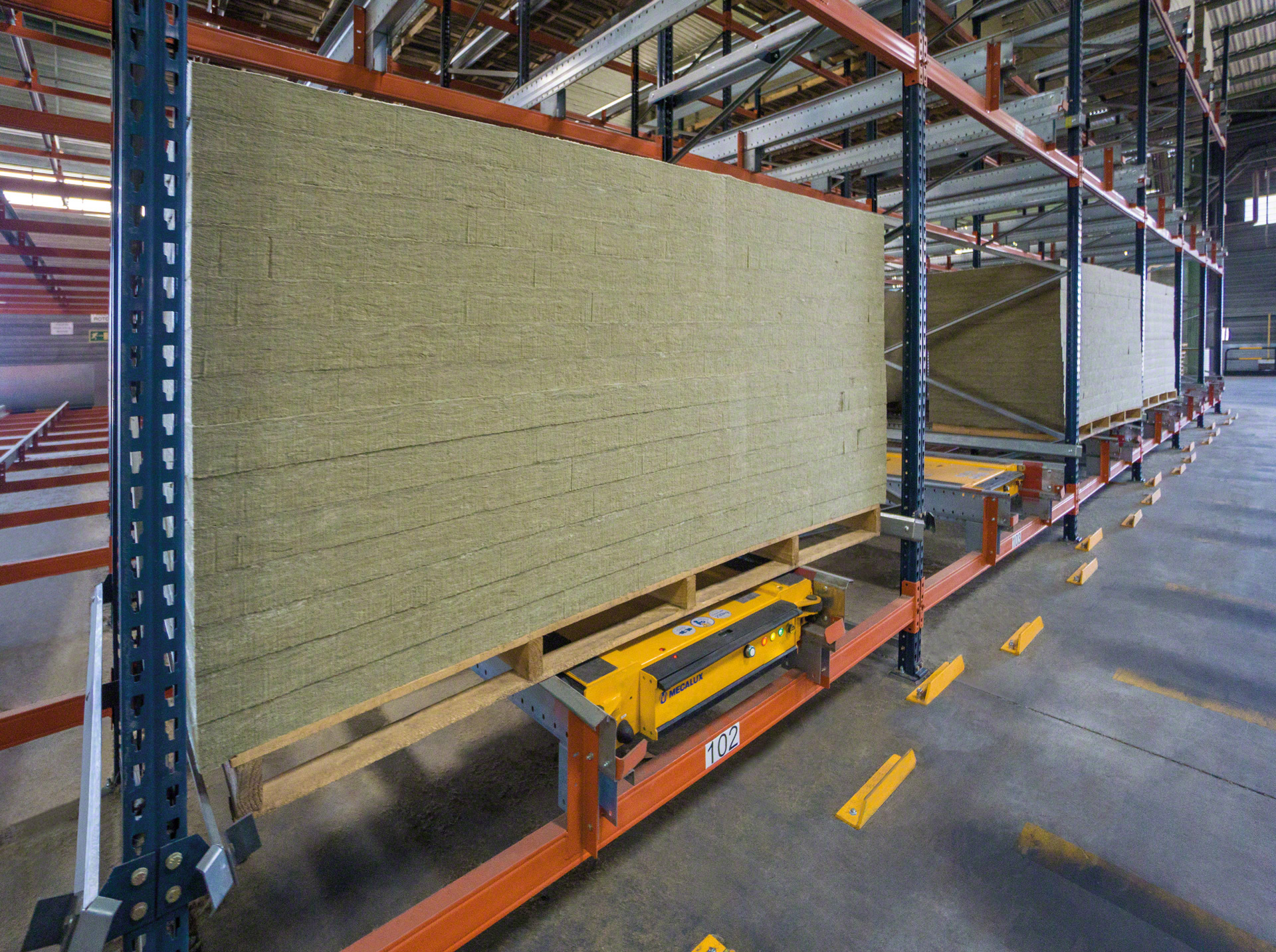

Pallet Shuttle
Polavtomatski kompaktni sistem, ki uporablja električnega tekača za hitro in natančno nalaganje in razkladanje palet znotraj polic.
Izdelek

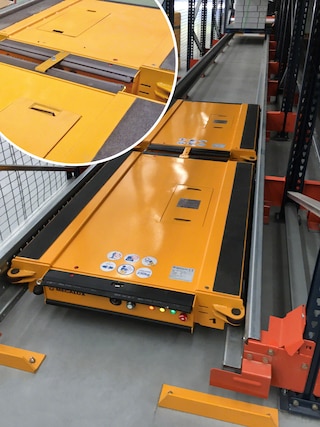

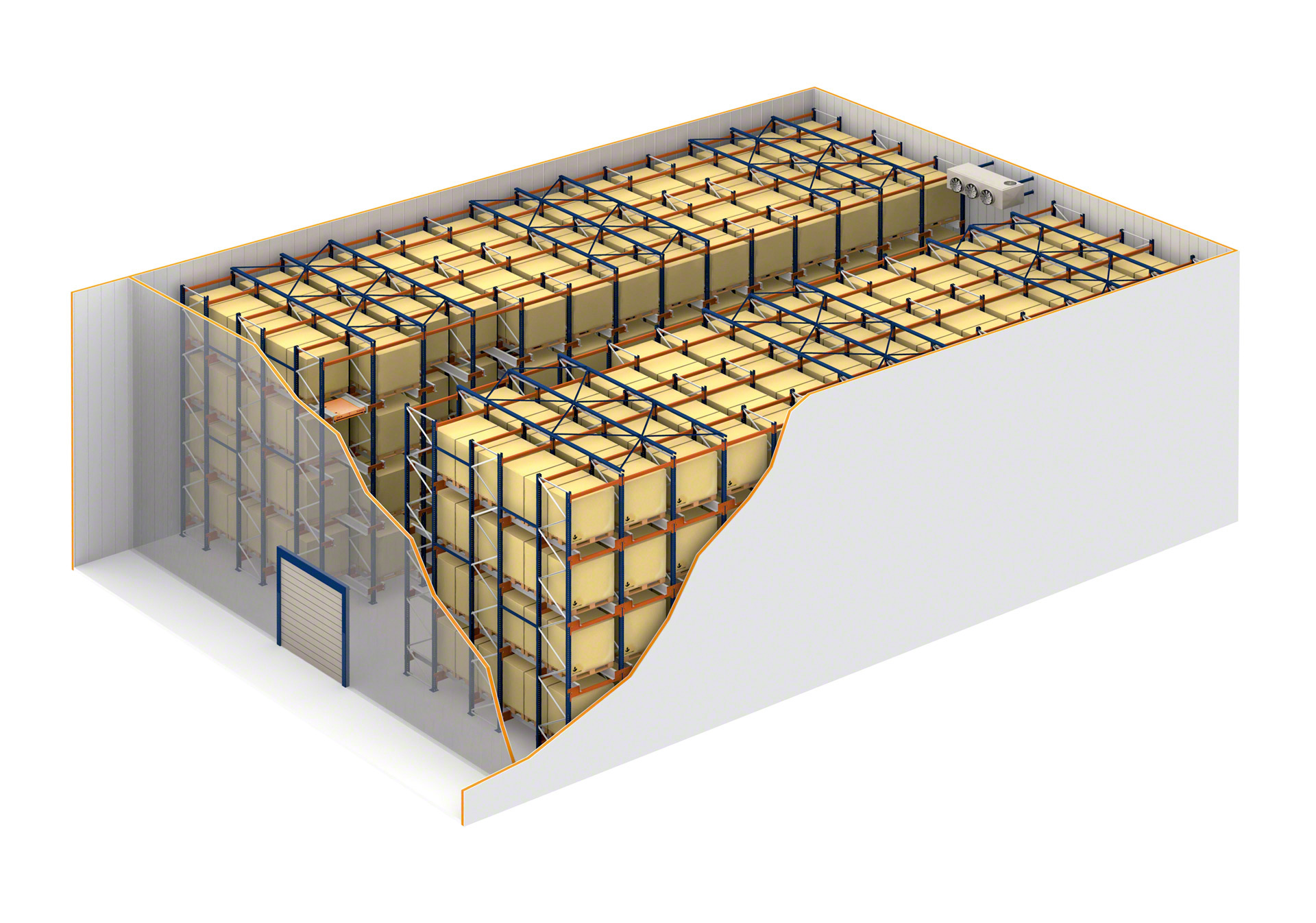

Kompakten skladiščni sistem, v katerem tekač, ki ga poganja električni motor, teče po tirnicah znotraj skladiščnih kanalov in nadomešča viličarje, znatno skrajša čas delovanja in omogoči združevanje predmetov po kanalih namesto po celih pasovih.

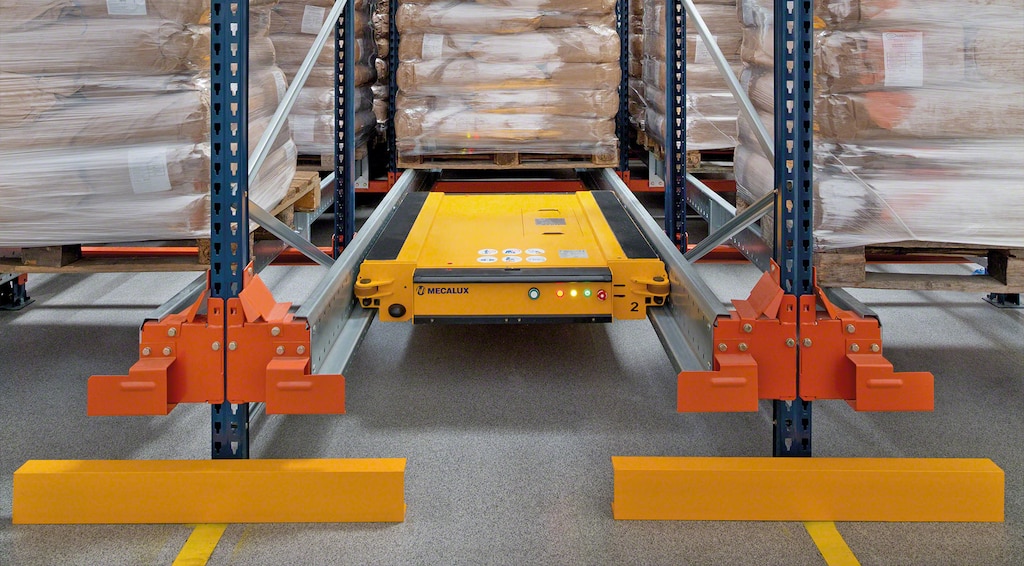

Tekač Pallet Shuttle sledi ukazom operaterja s pomočjo tablice z Wi-Fi povezavo, odloži tovor na prvo prosto mesto za odlaganje v kanalu in čim bolj stisne palete. Z odpravo potrebe po vožnji viličarjev na vozne pasove se povečajo zmogljivosti skladiščenja glede na globino, tveganje za nesreče in poškodbe regalov je zanemarljivo, gibanje operaterja je optimizirano, delovanje skladišča pa modernizirano in fleksibilnejše.
Je idealna rešitev za podjetja z veliko količino palet na kos ter intenzivnim nakladanjem in razkladanjem.
Lastnosti
- Večja raznolikost: vsak kanal je mogoče uporabiti za shranjevanje drugega predmeta.
- Visoka produktivnost: povečan pretok dohodnega in odhodnega blaga.
- Večja zmogljivost: Skladiščenje do 40 m globine
- Zelo stroškovno učinkovito, zahvaljujoč znižanju obratovalnih stroškov.
- Zmanjšanje incidentov in stroškov vzdrževanja.
- Številne napredne funkcije je mogoče preprosto upravljati s tablico.
Prednosti
Tehnologija, ki se uporablja pri najvišjih delovnih hitrostih
Prihranite prostor
- Povečano število palet v globino: skladiščni kanali lahko presegajo 40 m. Omejitev višine je pogojena z uporabljenim rokovalnim sredstvom.
- Sistem deluje z minimalno razdaljo med nivoji, kar omogoča veliko gostoto shranjevanja.
- Z uporabo senzorjev lahko tekači inteligentno pozicionirajo tovor in tako odstranijo prazne prostore v skladiščnih pasovih. Kot takšna, učinkovita zmogljivost skladišča (ki upošteva tokove blaga v skladišče in iz njega) odraža njegovo fizično zmogljivost.
Prihranite čas
- Časi nakladanja in razkladanja so krajši, saj operaterju ni treba delati znotraj pasov.
- Hitrost gibanja praznega tekača je 90 m/min in naloženega 45 m/min.
- Cikel dvigovanja tovora traja le 2 sekundi.
- Ob prejetju enega samega ukazalahko tekač napolni ali izprazni cel pas.
Povečanje produktivnosti
- Povečan pretok blaga v skladišče in iz njega.
- Za razliko od običajnih sistemov drive-in je mogoče reference združiti po kanalu, namesto da bi zahtevali polni pas, kar omogoča večjo raznolikost.
- Optimizacija gibov operaterja. Sistem izdelek-oseba: to je tovor, ki se premakne k operaterju.
- Medtem ko tekač Pallet Shuttle izvaja ukaz, lahko upravljavec pobere drugo paleto in tako doseže neprekinjeno gibanje.
- Odvisno od temperature in pogojev obremenitve ima tekač razpon delovanja do 10 ur s polno zmogljivostjo.

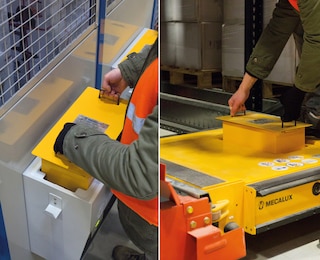

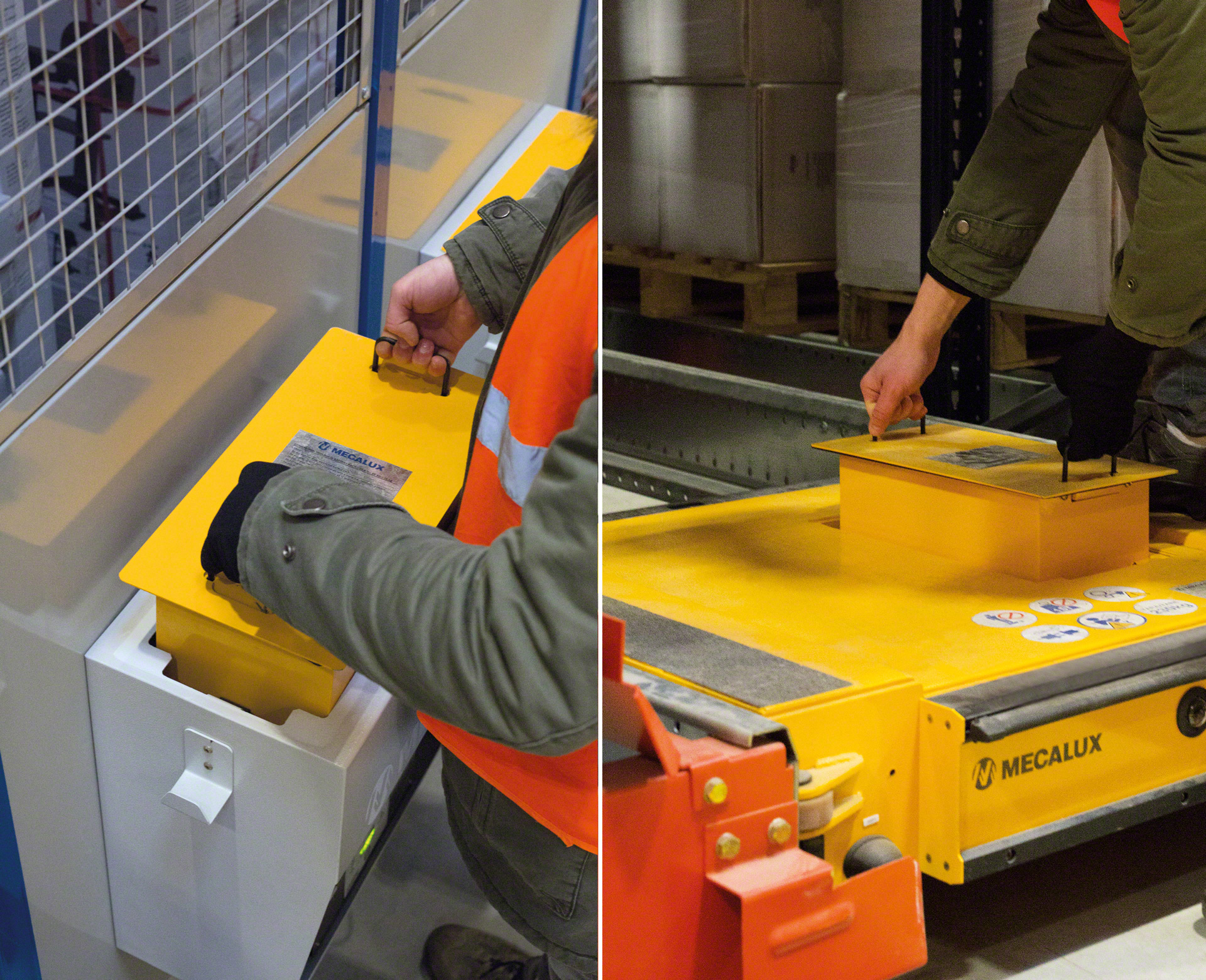

- Litijeve baterije so lahko dostopne in imajo hitre priključke, ki odpravljajo potrebo po kablih, tako da jih je mogoče hitro zamenjati brez prekinitve delovnega cikla.
- Odprava napak.
- Sistem je enostaven za uporabo in vzdrževanje.
- Ena tablica lahko nadzoruje do 18 tekačev.
- Funkcija vodenja zalog: Tekač lahko pregleda število palet, shranjenih v kanalu.
Prihranek denarja
Rezultat prej omenjenih prednosti, skupaj s porabo energije, je zmanjšanje stroškov, zaradi česar je tekač Pallet Shuttle eden od stroškovno najučinkovitejših kompaktnih sistemov za shranjevanje.
Vsestranskost

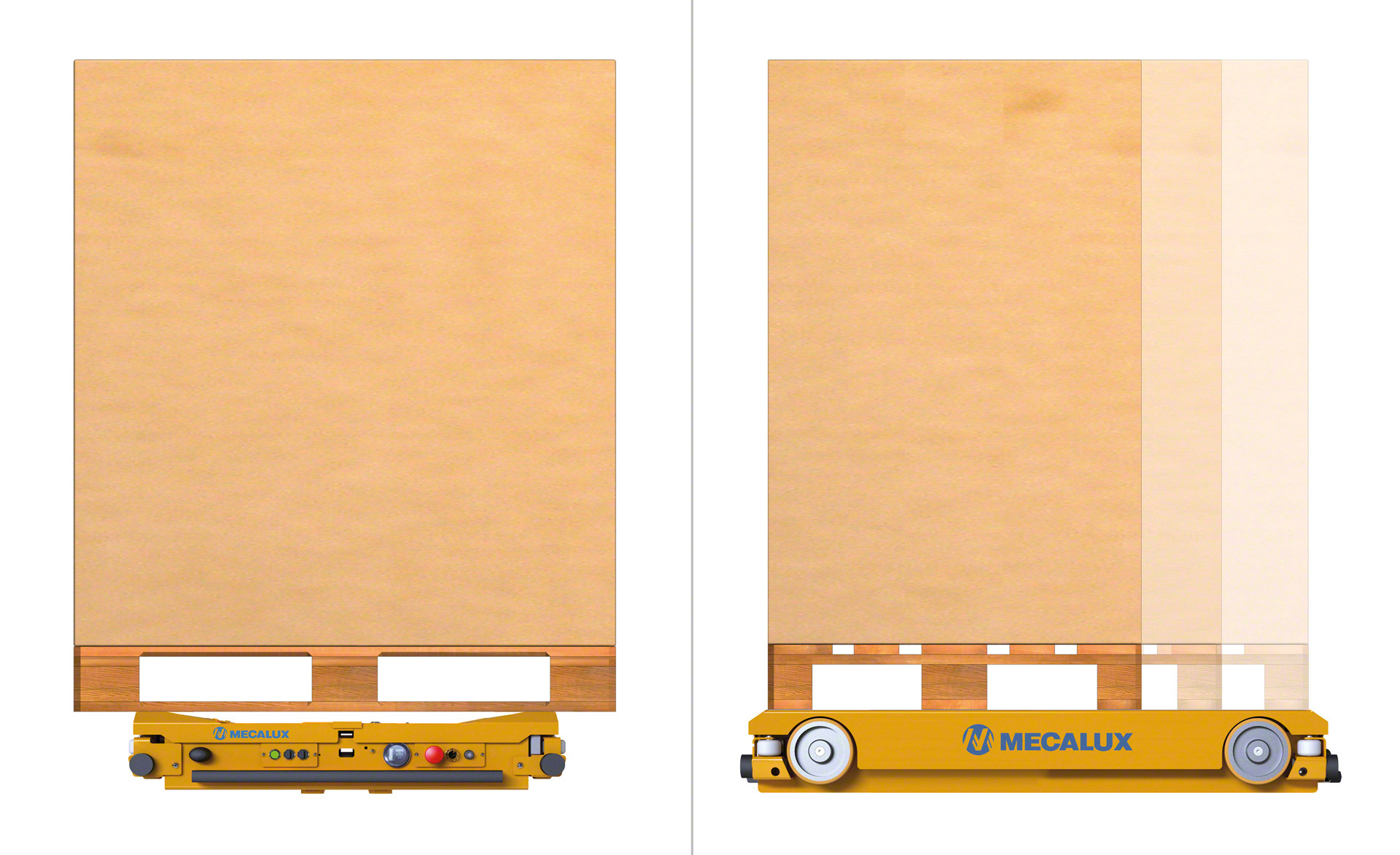

- Tekač ima vgrajene senzorje, ki omogočajo odkritje in obravnavo različnih vrst palet.
- Modela tekača Pallet Shuttle 1012 in 1212 lahko delata s paletami različne širine in velikosti. Model 1012 se lahko uporablja za manipulacijo evro-palet širine 800 ali 1000 mm. Model 1212 se lahko uporablja za manipulacijo evro-palet širine 800, 1000 ali 1200 mm.
- Vsi tekači lahko delujejo v načinu LIFO ali FIFO. Operater s tablico izbere način, s katerim želi delati.
- Platforma za prevoz je zasnovana za prevoz palet z mejo upogibanja do 25 mm.
- Za prevoz shuttla se lahko uporablja katera koli oprema za rokovanje.
- Obravnavati je mogoče do 1.500 kg na paleto.
- Možna je namestitev programske opreme za upravljanje skladišč Easy WMS družbe Mecalux na tablici.
- Sistem je razširljiv. Sčasoma se lahko število tekačev zlahka poveča, ko se pojavi potreba po povečanju produktivnosti.
Varnost
- Zaradi načina gradnje strukture in glede na to, da viličarjem ni treba zapeljati na vozne pasove, je tveganje za nesreče praktično ne obstaja, kovinski regali pa niso poškodovani, kar pomeni, da je vzdrževanje minimalno.
- Obstaja funkcija upravljanja uporabnikov, ki nepooblaščenemu osebju preprečuje uporabo tekača.
- Tako regali kot tekači imajo vgrajene varnostne funkcije, ki so posebej zasnovane za zagotavljanje pravilnega delovanja sistema tekačev Pallet Shuttle: končne omejitve tirnic, centralizatorji palet, senzorji položaja itd.
Garancija Mecalux
Družba Mecalux oblikuje in izdeluje vse sestavne dele kompaktnega skladiščnega sistema tekačev Pallet Shuttle, vključno s specifično strukturo regalov, ki zagotavlja optimalno premikanje tekačev, in samih tekačev.
To zagotavlja popolno delovanje in popolno prileganje vsem različnim elementom sistema ter njihovo kakovost in skladnost z varnostnimi predpisi, ki veljajo v vsaki državi.
Zahvaljujoč virom, vloženim v R&R&I, tekači Pallet Shuttle družbe Mecalux združujejo najnovejše tehnološke inovacije, ki ponujajo optimalno zmogljivost po zelo konkurenčni ceni. Ima inovativne lastnosti, vključno z daljinskim upravljanjem prek tablice, kamero za določanje položaja in varnostnim skenerjem. Gre tudi za enega najhitrejših sistemov na trgu, ki ga je mogoče prilagoditi specifičnim potrebam katerega koli skladišča, zaradi česar je še bolj učinkovit.
Mecalux ponuja petletno garancijo za regalno strukturo tekačev Pallet Shuttle, eno leto za delovanje tekača in šest mesecev za delovanje baterij.
Več informacij

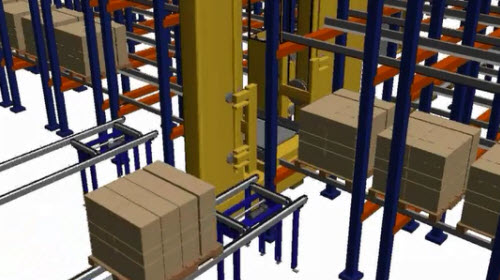

Način hitrega in rednega transporta palet naprej in nazaj
V skladu z definicijo v slovarju je tekač vozilo, ki v pogostih intervalih potuje sem ter tja med fiksnimi točkami. Pallet Shuttle družbe Mecalux se popolnoma ujema s tem opisom, pri čemer pot v tem primeru poteka od P&D postaje regala do prvega razpoložljivega prostora v skladiščnem kanalu (ali obratno, če gre za raztovarjanje).
Na določeni točki se je v razvoju kompaktnih sistemov za shranjevanje porodilo naslednje vprašanje: Zakaj ne bi izdelali motoriziranega tekača, ne viličarja, ki vstopi v skladiščni kanal za rokovanje s paletami, s čimer poveča hitrost nakladanja in razkladanja ter optimizira učinkovito zmogljivost skladišča?
Pameten odgovor je bil Palet Shuttle: struktura regalov je prilagojena tako, da se lahko tekač z električnim motorjem premika po notranjosti skladiščnih pasov na tiru, pri čemer sledi ukazom operaterja z uporabo tablice z brezžičnopovezavo.
Viličar pusti tovor na tirnici, tekač Pallet Shuttle pa ga pobere in samostojno premakne ter ga shrani na mestu namestitve, pri tem pa ohranja palete čim bolj kompaktne. Z odpravo potrebe po vožnji viličarjev na vozne pasove se skrajšajo časi rokovanja, povečajo zmogljivosti skladiščenja glede na globino, tveganje za nesreče in poškodbe kovinske regalov je zanemarljivo, gibanje operaterja je optimizirano, delovanje skladišča pa sodobnejše.
Tako sistem Pallet Shuttle ponuja kompaktno rešitev za shranjevanje, ki zmanjša operativne stroške in izboljša učinkovitost v dobavni verigi. Napredek na pameten način.
V akciji

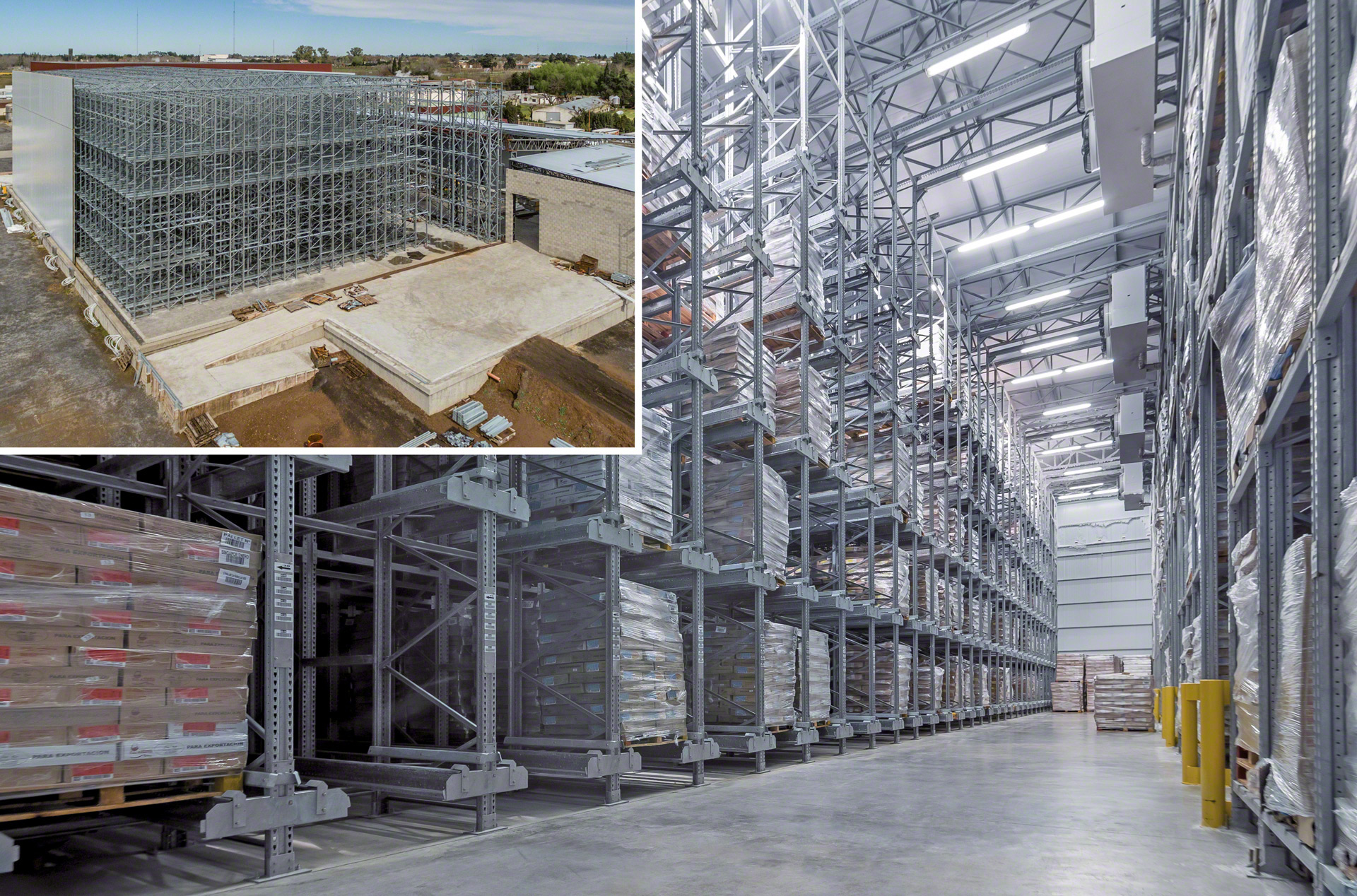

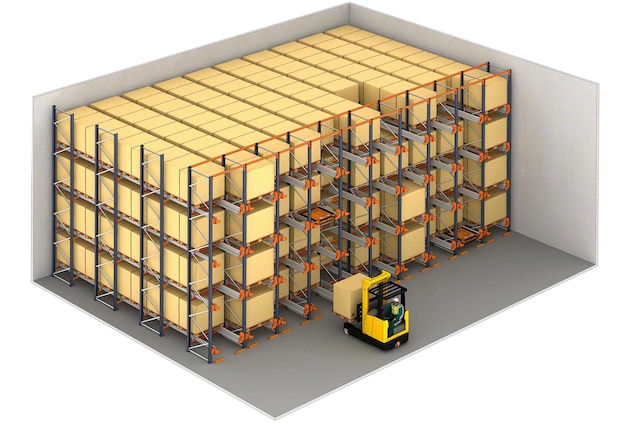

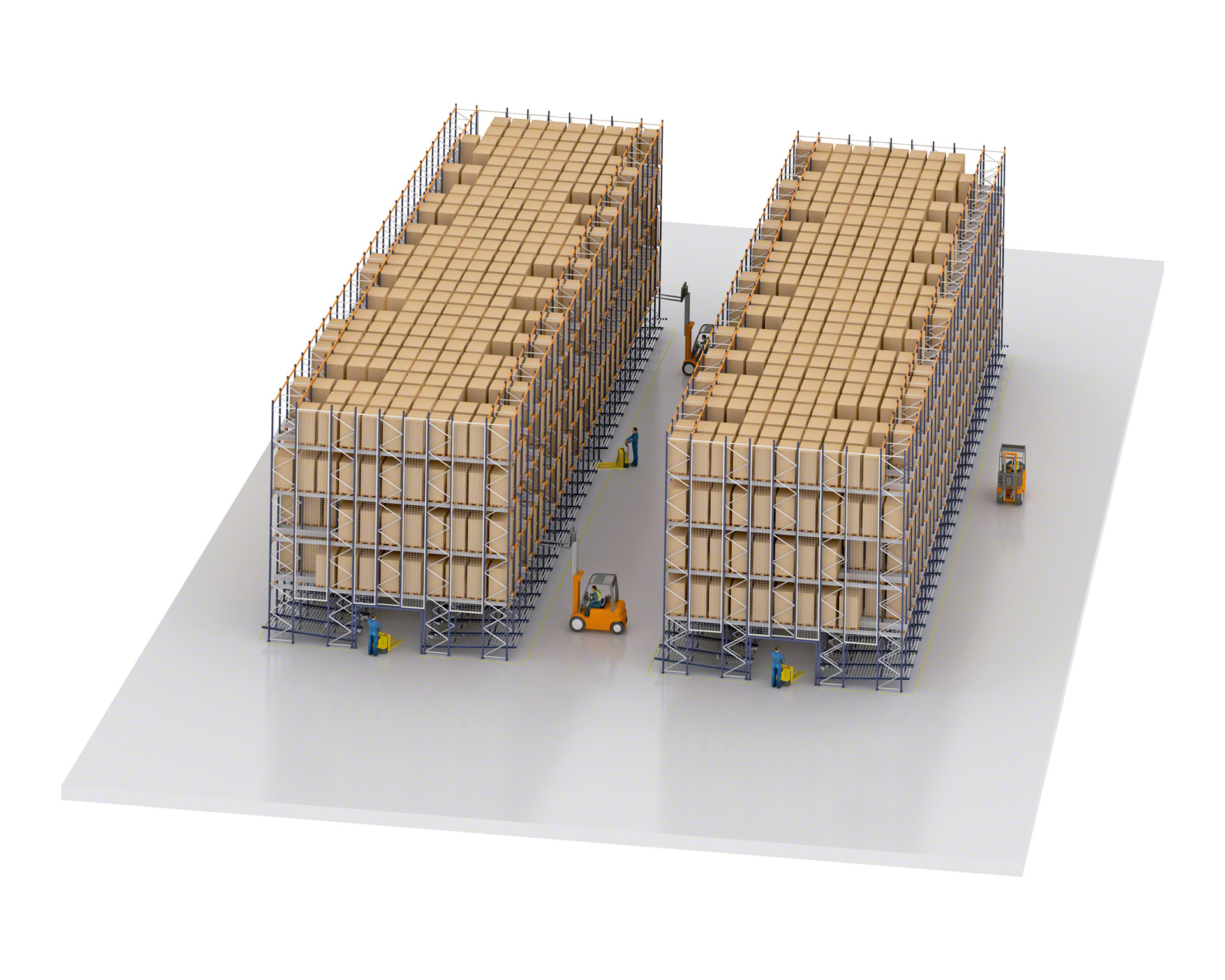

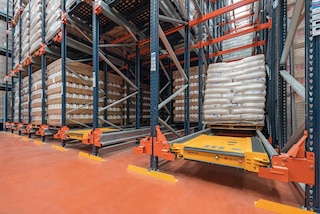

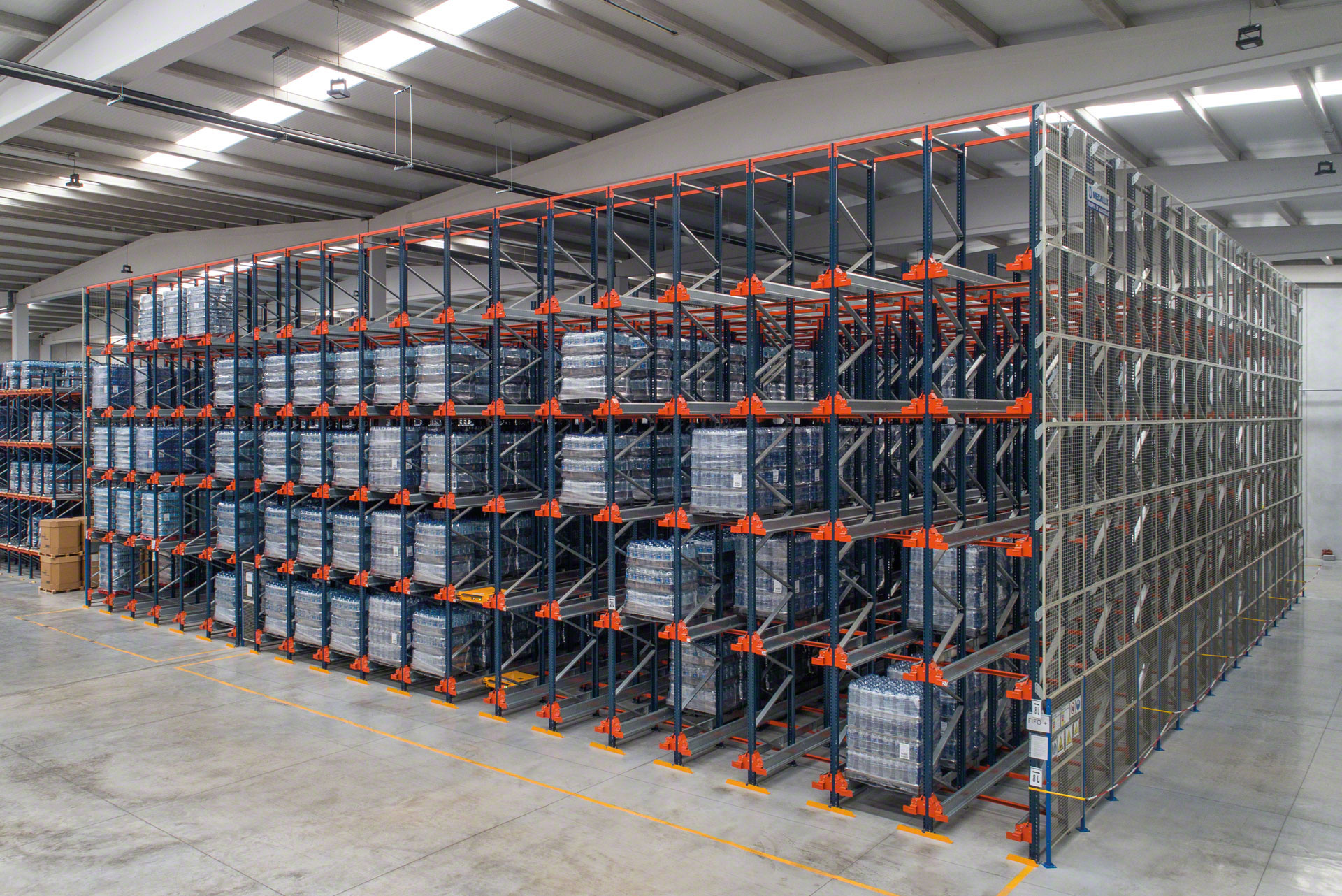

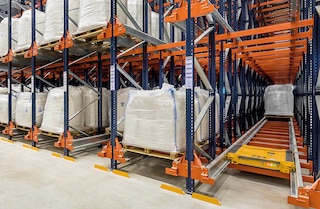

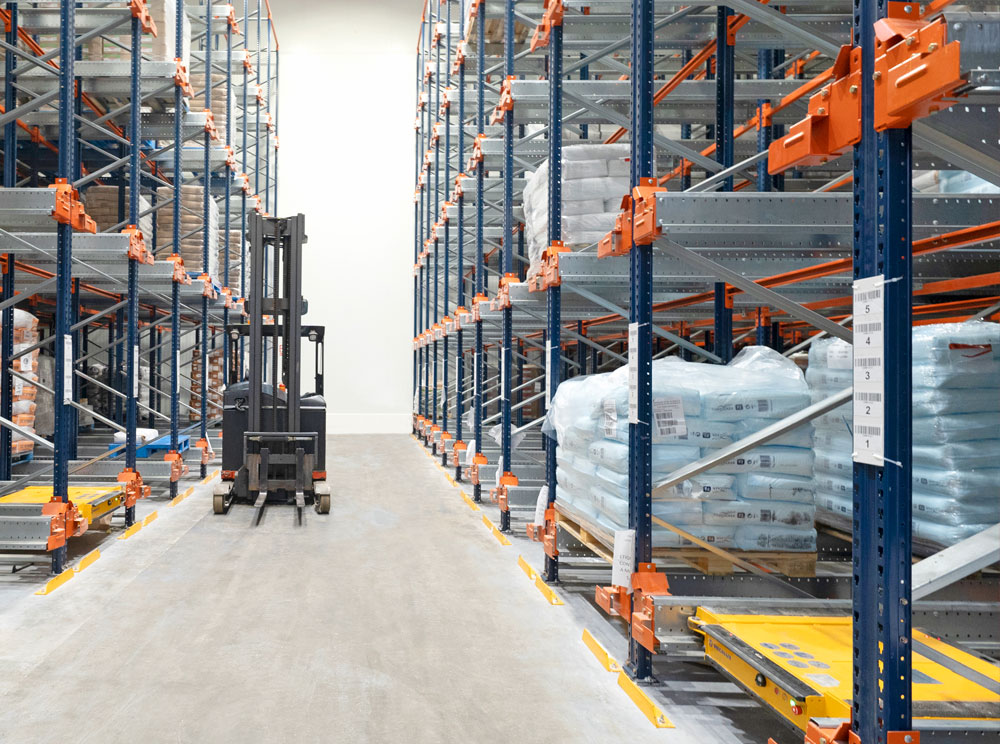

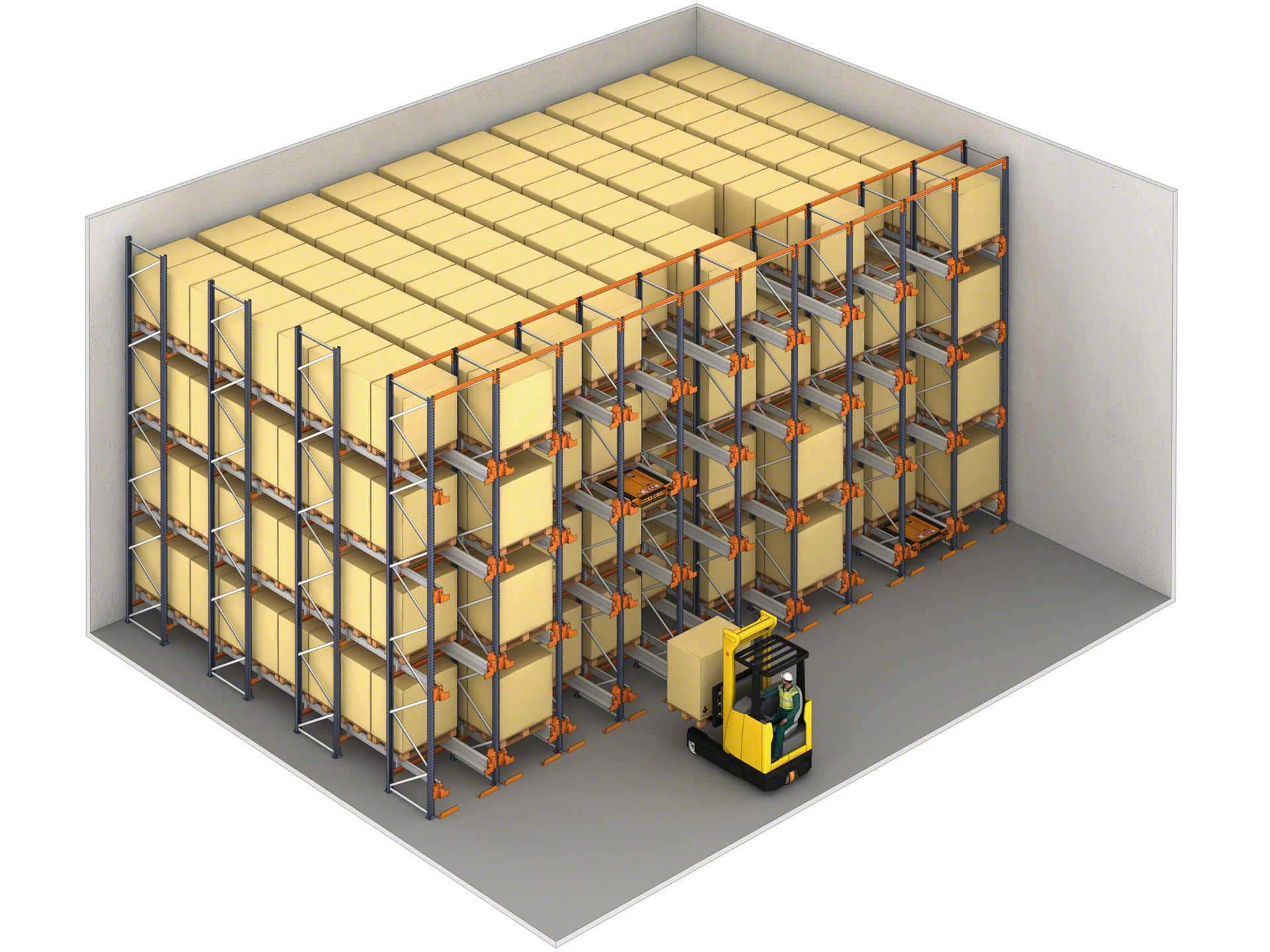

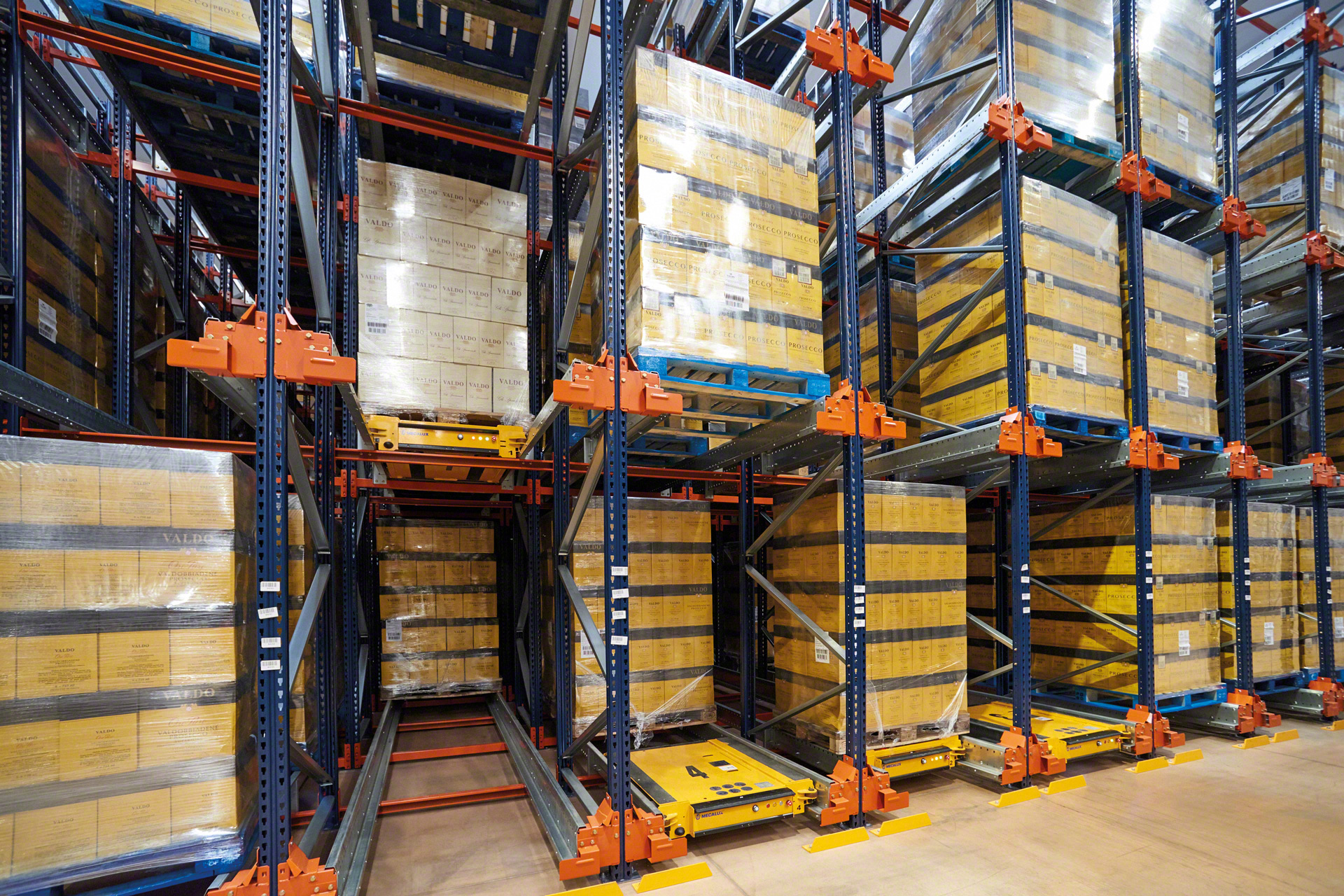

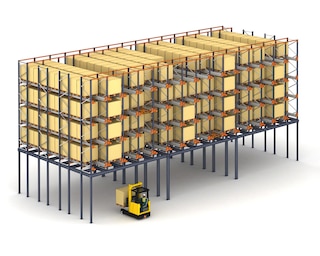

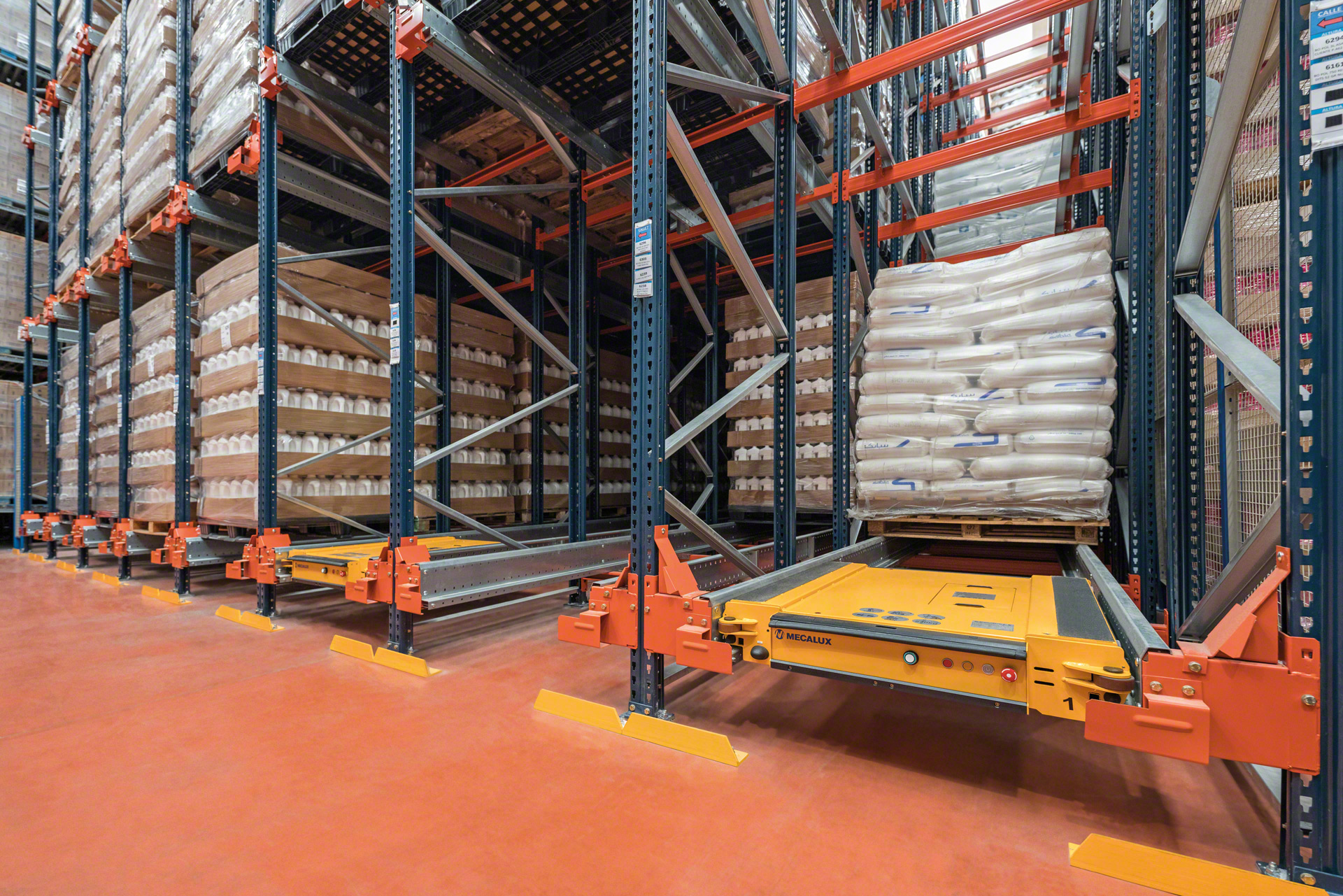

Kompaktno polavtomatizirano skladišče s Pallet Shuttle
V polavtomatiziranih napravah morajo operaterji samo poganjati viličarje, ki prevažajo palete, in sprožiti aktivnost motoriziranega prevoznika. Premikanje tekačev znotraj regalov je avtomatizirano.
1. korak
Viličar postavi tekača Pallet Shuttle v kanal, kjer je treba opraviti delo.
2. korak
Nato se z viličarjem postavijo palete eno za drugo na vhod v kanal in jih naslonijo na nosilne nosilce.
3. korak

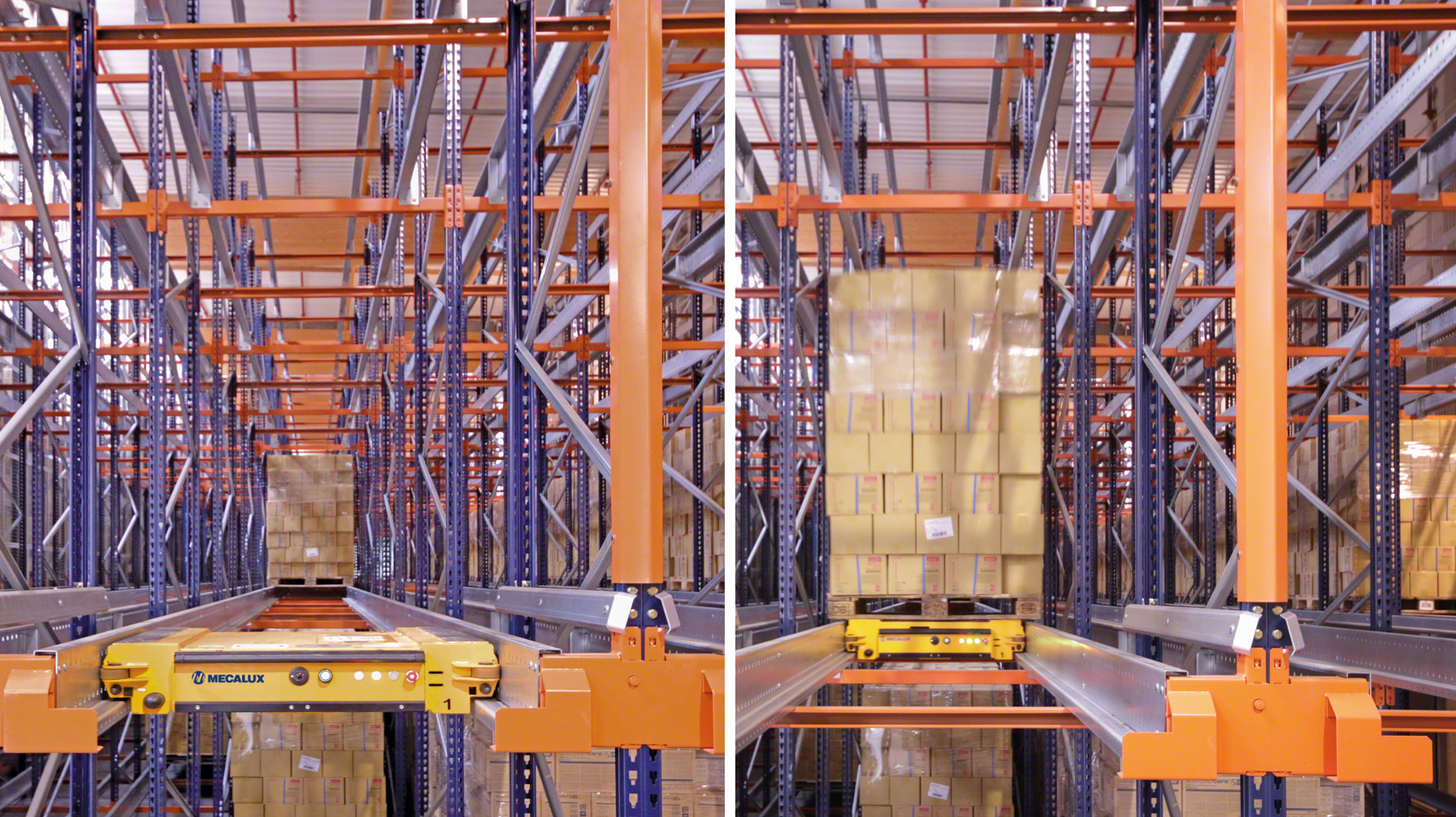

S pomočjo tablice operater pošlje ukaz tekaču za začetek nakladanja. Ko je lokacija palete identificirana, Pallet Shuttle rahlo dvigne paleto in jo premakne vodoravno, dokler ne doseže prve razpoložljive lokacije, kjer odloži paleto. Različni senzorji natančno nadzorujejo gibanje skladiščenega tovora.
4. korak
Tekač Pallet Shuttle se vrne na vrh steze, da ponovi operacijo z naslednjo paleto in naslednjo tolikokrat, kot je potrebno, dokler se kanal ne napolni. Preden je zadnji položaj zapolnjen, se loputa odstrani in zaporedje se ponovi v naslednjem kanalu, kjer je potrebno delo.

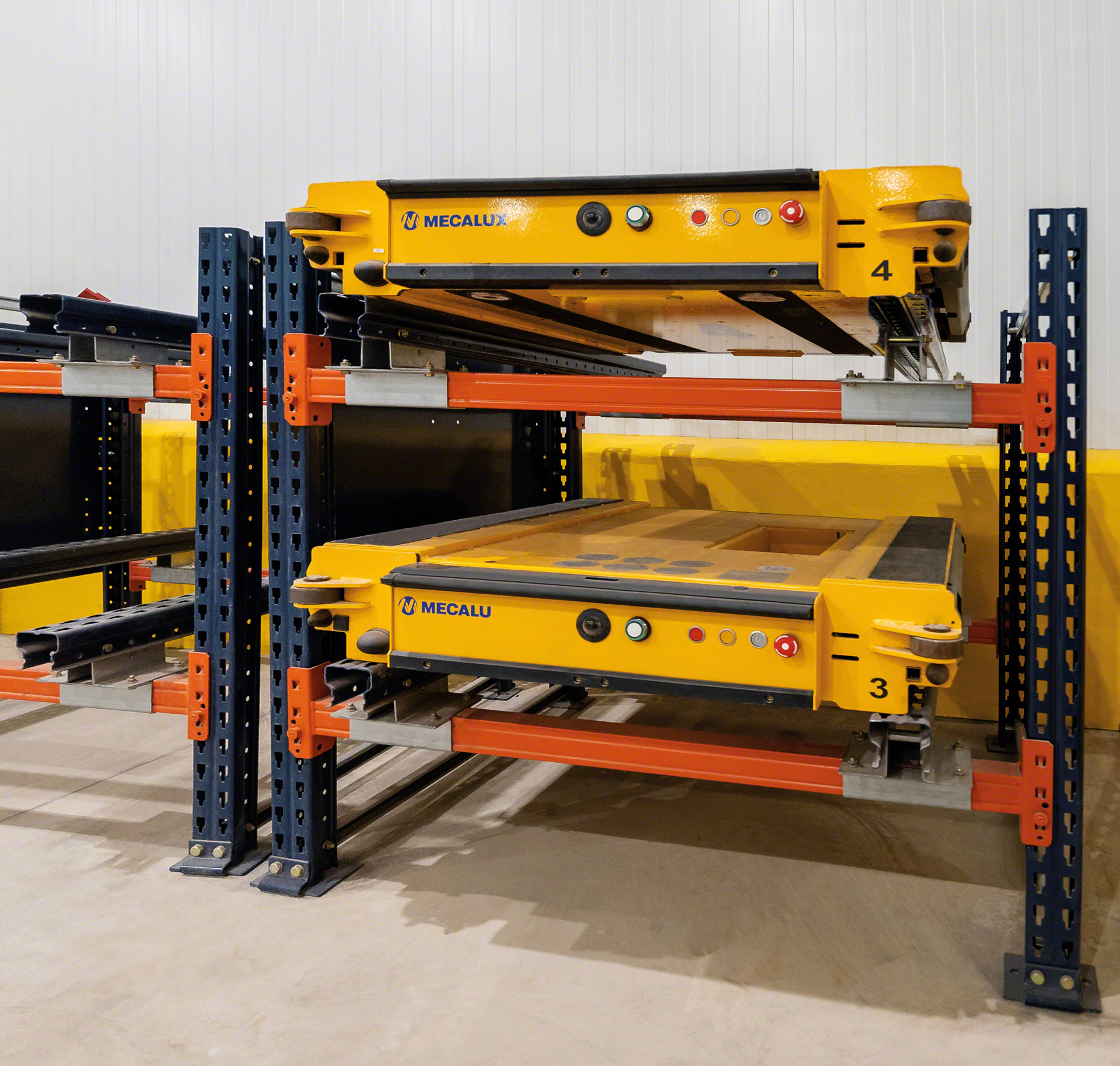

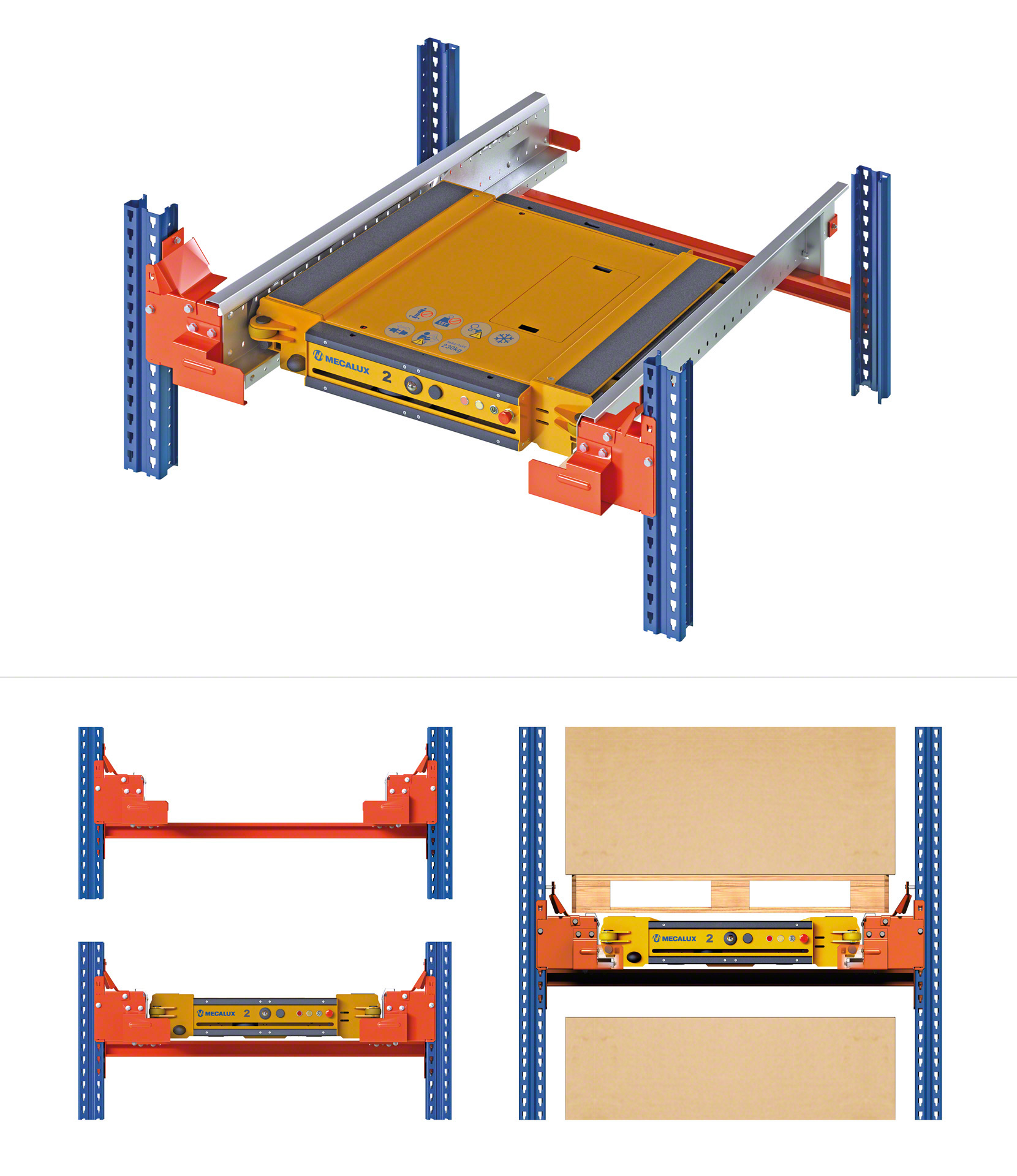

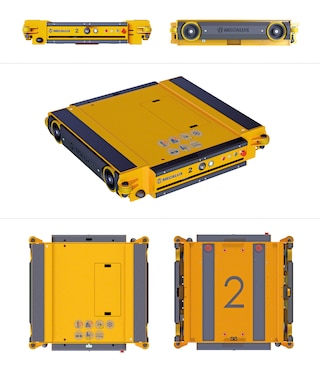

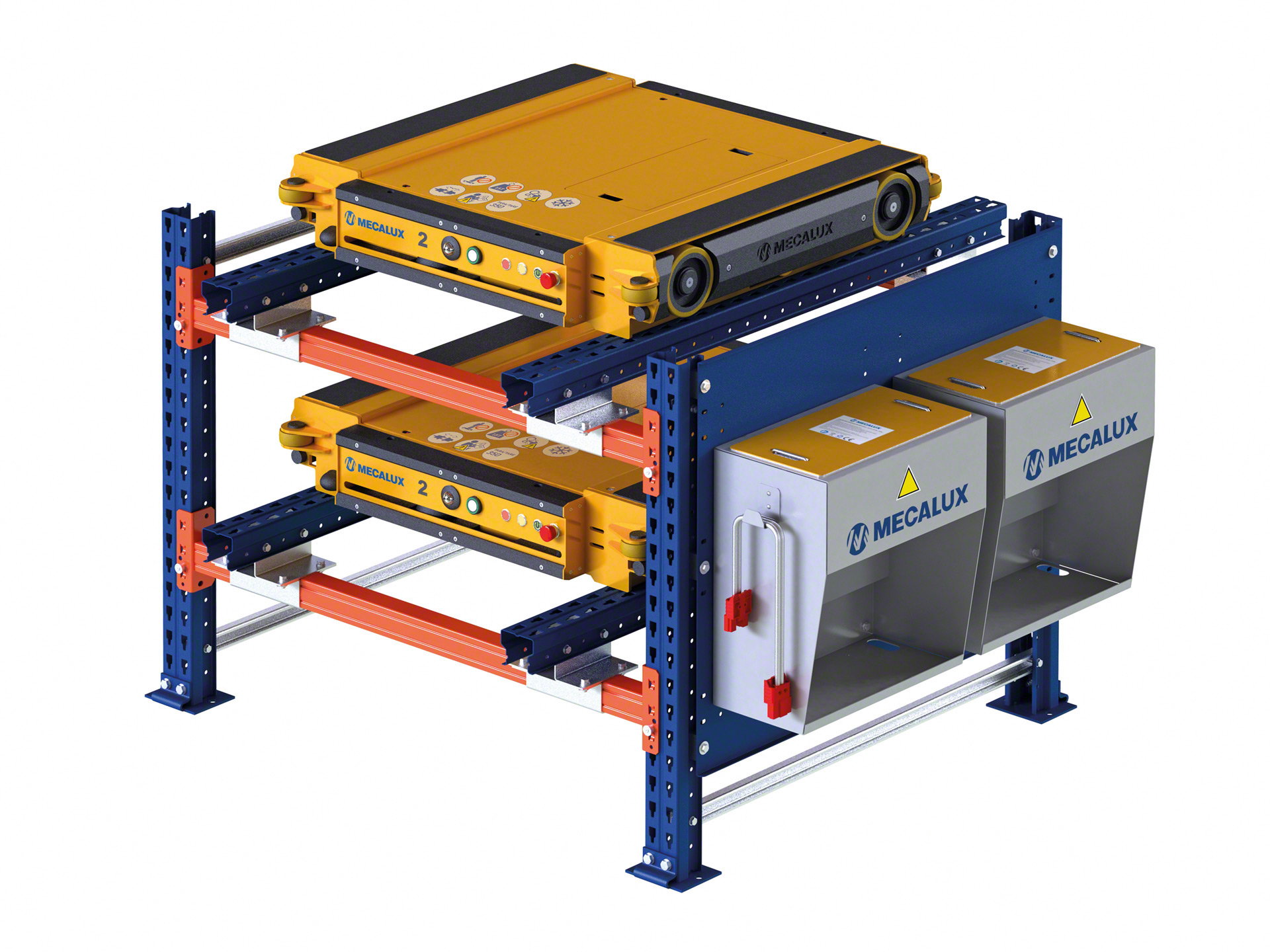

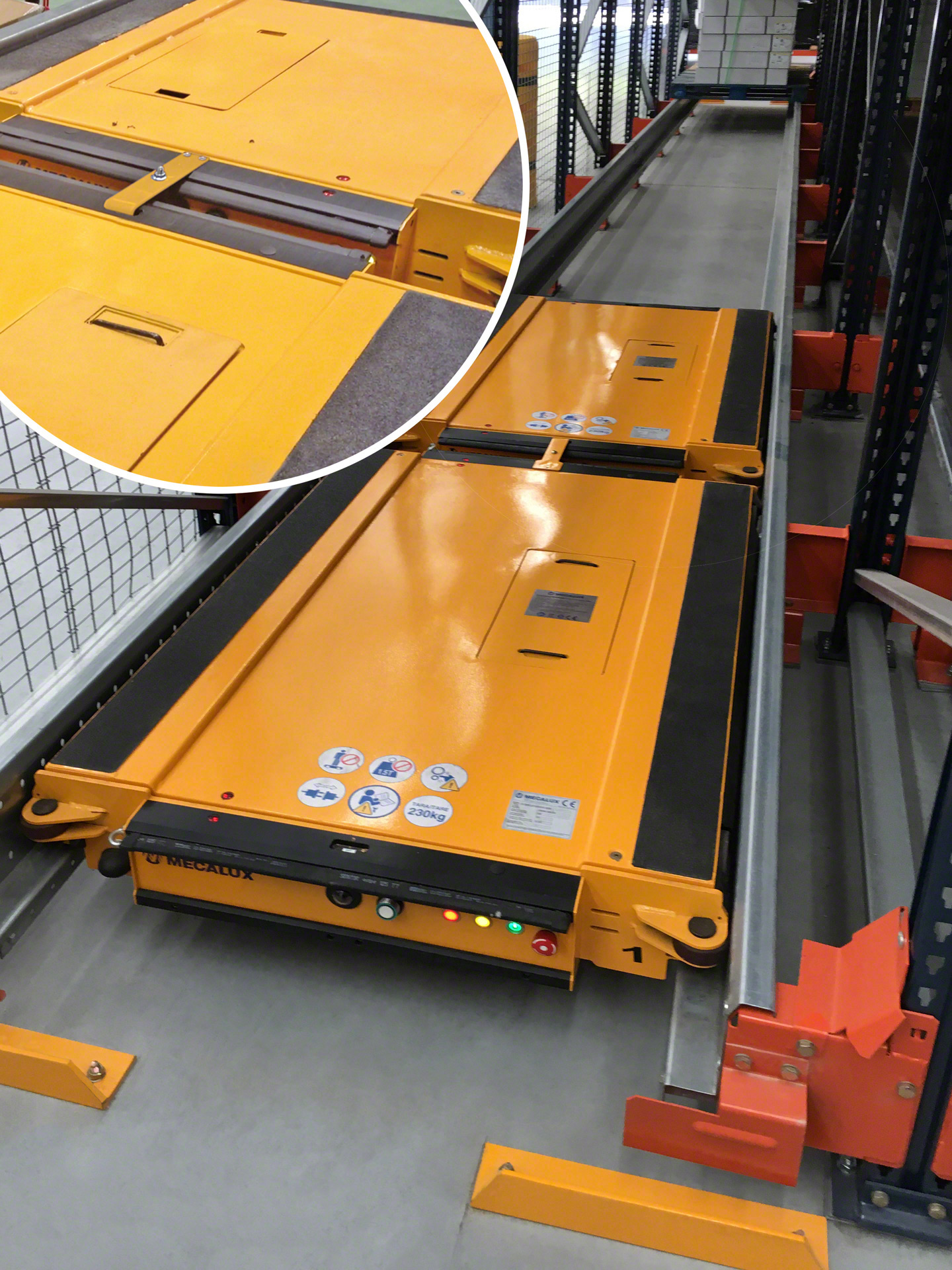

Komponente
Poleg nadzorne tablice, ki prek Wi-Fi sporoča ukaze tekaču, je sistem sestavljen iz dveh osnovnih komponent:

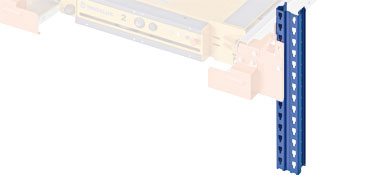

Pokončni nosilec
So navpične komponente, ki jih je mogoče prilagoditi širokemu razponu obremenitev.
Plastične noge
So horizontalne, robustne komponente regalov, kjer se odlagajo tovori.

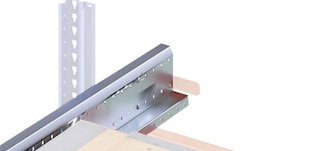

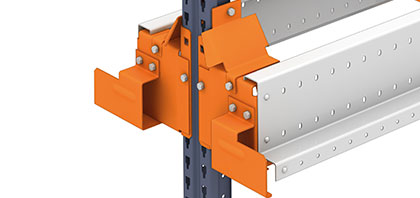

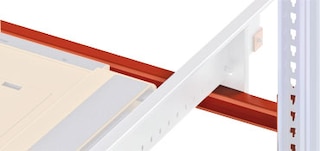

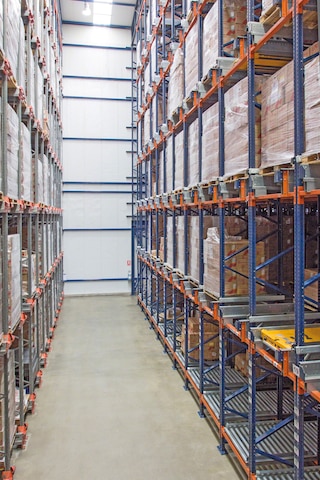

Proga

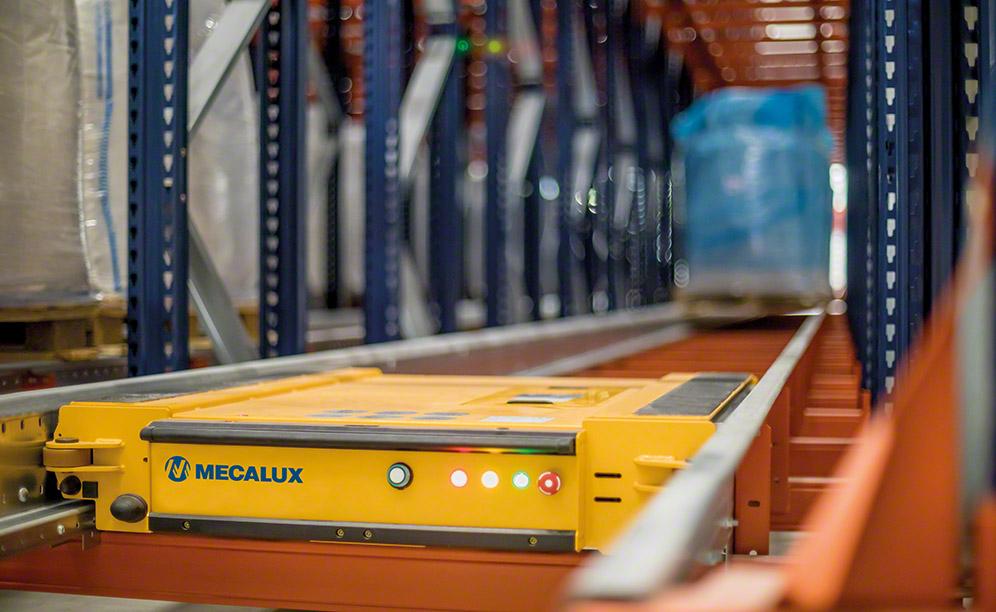

Tekač Pallet Shuttle teče po tirnicah znotraj skladiščnih kanalov. Njegova zasnova olajša nakladanje in ohranja centre tekača.

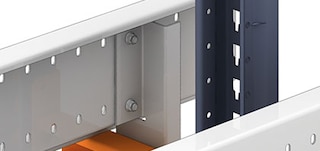

Zunanji nosilci tirnic
Ti se uporabljajo za fiksiranje in sidranje tirnice na vsaki stopnji obremenitve na zunanji pokončni okvir vstopnega/izstopnega okvirja.
Notranja podpora proge
Ti pritrdijo tirnice na nosilce na vseh točkah, razen na vstopu in izstopu kanala.

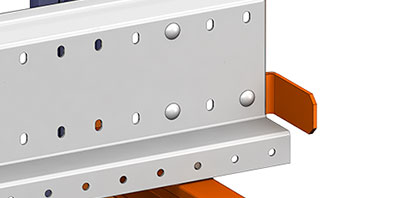

Zaustavitev na koncu tirnice
Izdelani iz prepognjene pločevine, v obliki črke L debeline 5 in 8 mm, se uporabljajo kot detekcijski element za upočasnitev in zaustavitev tekača v normalnih delovnih pogojih.

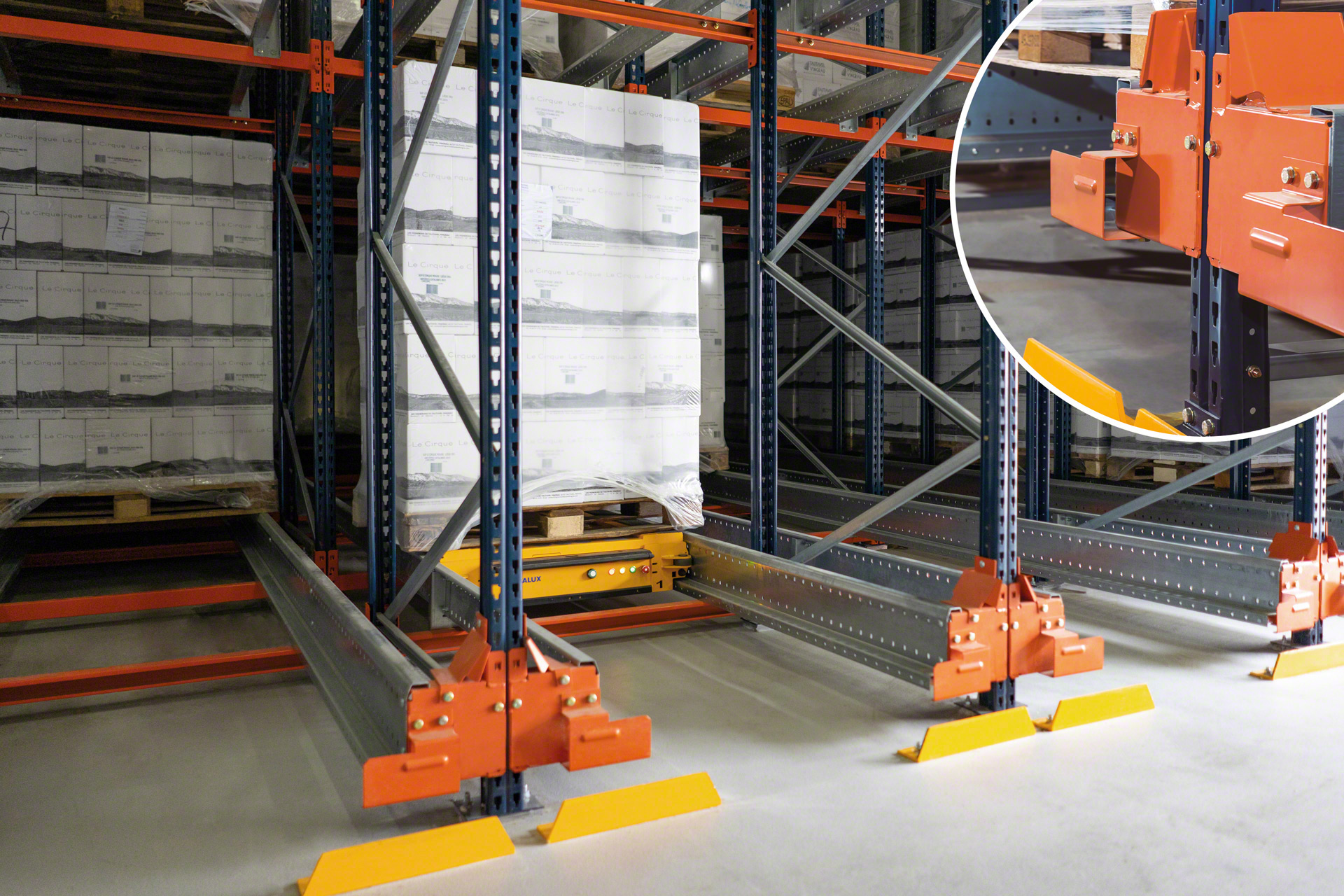

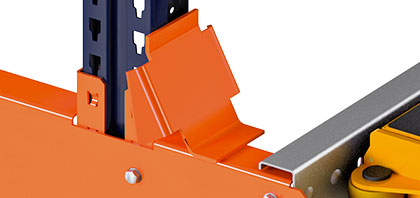

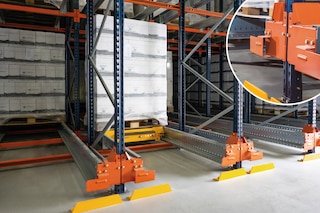

Centralizator palet
Ti so nameščeni na vstopnih/izstopnih točkah v kanalih za shranjevanje, da pomagajo pri namestitvi enote tovora v kanalu in zagotavljajo, da je centriran.

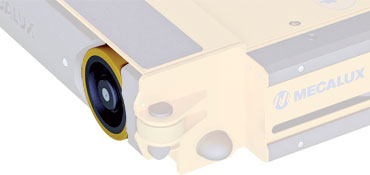

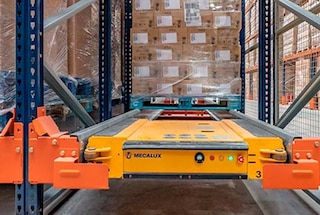

Kolesa
Tekač teče gladko po notranjem pasu zahvaljujoč tem kolesom in kot tak lahko premika blago.

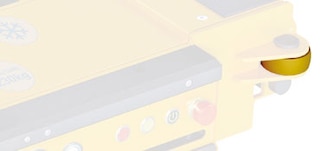

Kontrastno kolo
Ta vrsta koles se uporablja za vodenje tekača v vzdolžni smeri.
Tekač se ustavi
Uporablja se za preprečevanje možnih trkov ali zapletov, ki so posledica nepravilne uporabe.
Transponder
Prejema naročila, poslana prek Wi-Fi iz nadzorne tablice.

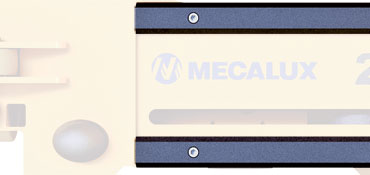

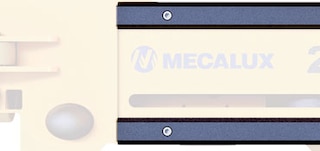

Varnostni odbijač
Uporablja se za preprečevanje morebitnih zastojev ali trkov.
Varnostni čitalnik (izbirno)
Nameščen na obeh straneh tekača Pallet Shuttle za varnejši nadzor dostopa do kanalov, medtem ko tekač deluje.

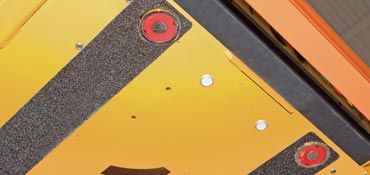

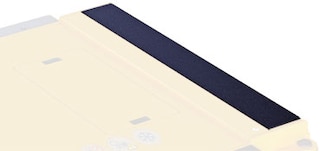

Dvižna ploščad
Sistem dviguje palete prek platforme, kar olajša premikanje palet.

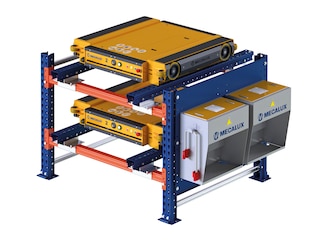

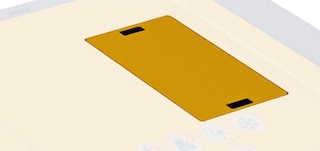

Predal za akumulator
Baterije so vstavljene v raketoplan in poganjajo gibanje raketoplana.

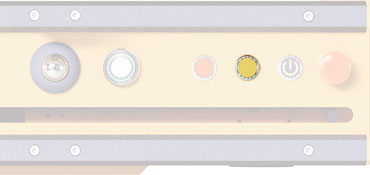

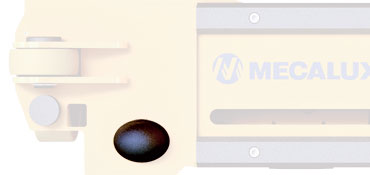

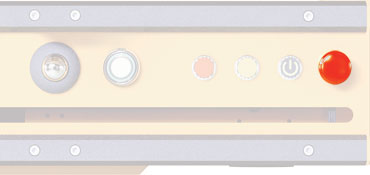

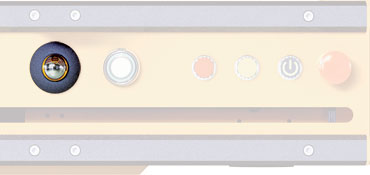

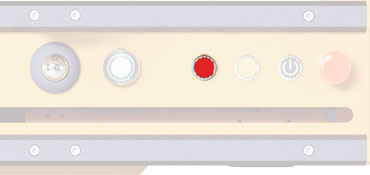

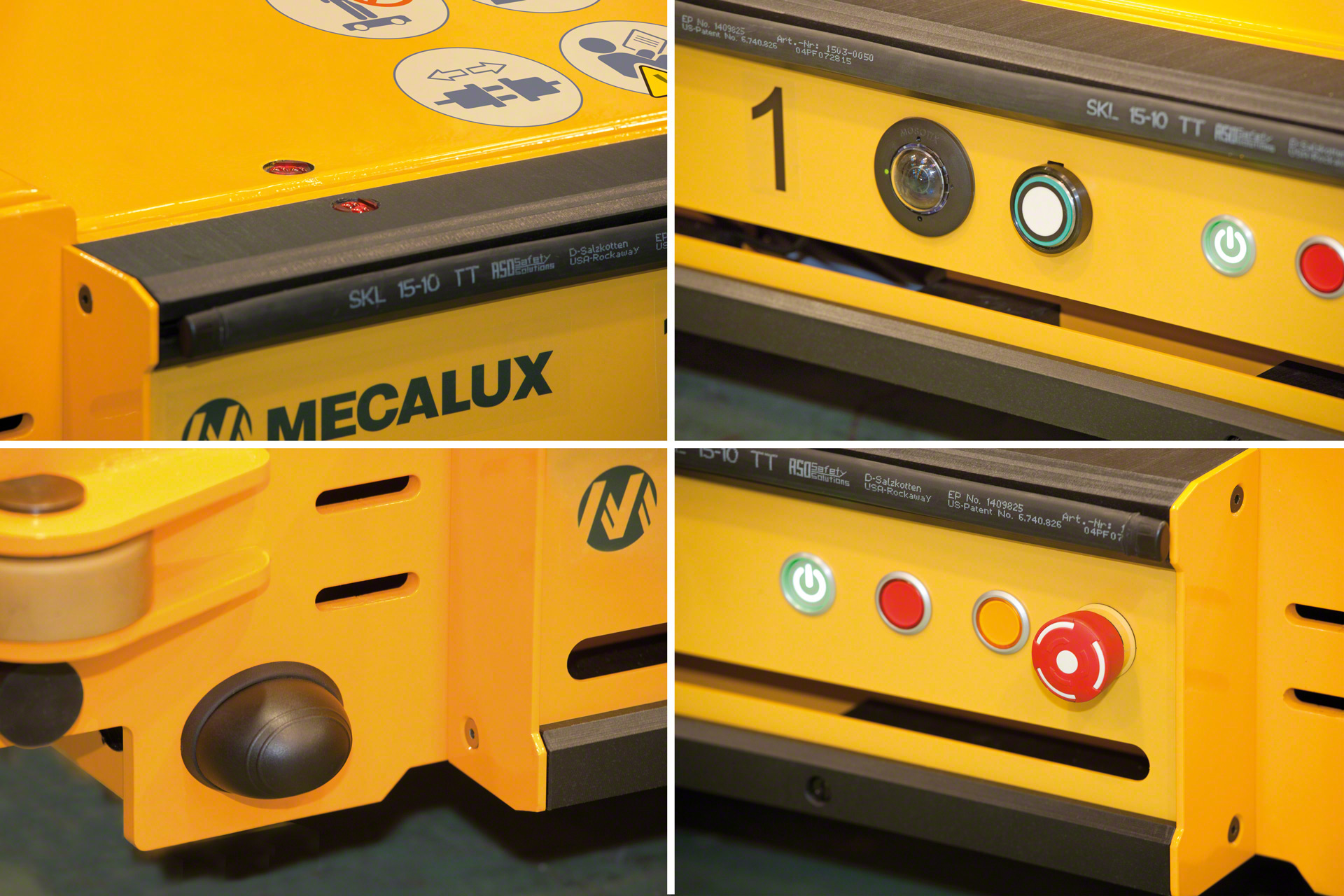

Indikator napake
Ta komponenta vas opozori, če pride do težav s tekačem.

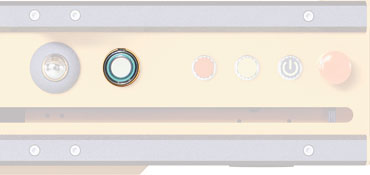

Indikator stanja baterije
Prikazuje stanje baterij, da veste, kdaj jih je treba napolniti.

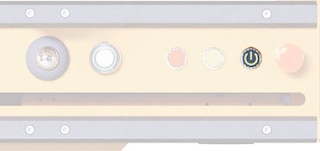

Stikalo za vklop/izklop
Indikator za vklop/izklop.
Gumb za zaustavitev v sili
Zagotavlja, da se tekač Pallet Shuttle ustavi za vsa preventivna vzdrževalna opravila.

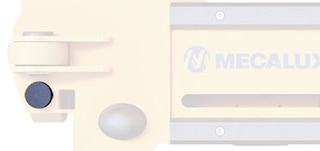

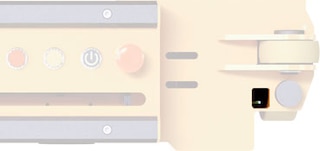

Senzor za konec proge
Uporablja se za zaznavanje položaja tekača Pallet Shuttle na koncih kanala.
Kamera za položaj (izbirno)
Pomaga operaterju centrirati tekač med dvema tirnicama.

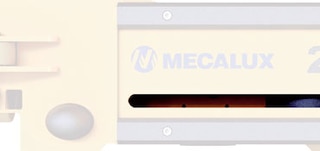

Detektor palet
Uporablja se za zaznavanje položaja palet, ki so naložene na tekač Pallet Shuttle ali so bile odložene.
Sistem zaklepanja
Zagotavlja pritrditev tekača na dvižne vilice viličarja, ki preprečujejo premikanje med vožnjo.
Operacije

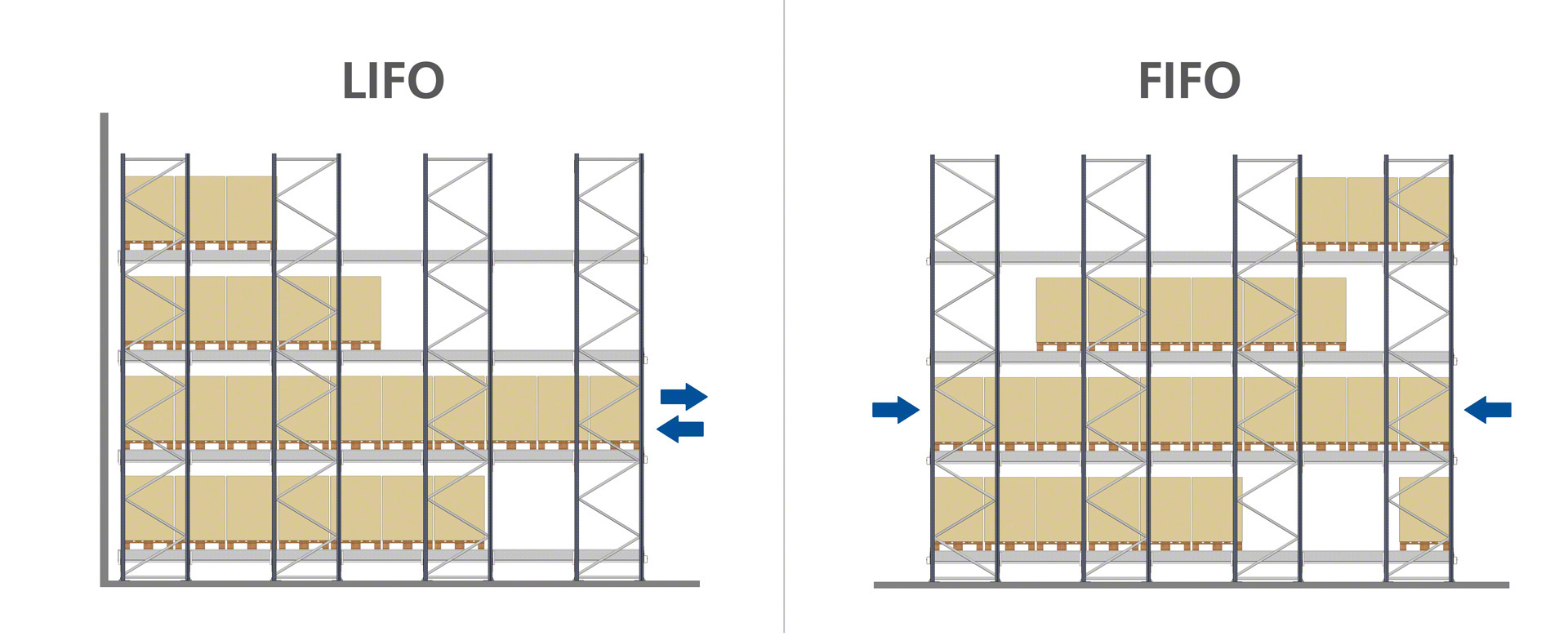

Vrste operacij Pallet Shuttle
Polavtomatski sistem omogoča dve vrsti operacij:
LIFO (zadnji vstop, prvi ven)
Kjer je zadnja naložena paleta prva razložena. Nakladanje in razkladanje poteka z iste strani. To je najpogostejši sistem, ki se uporablja pri Pallet Shuttle.
FIFO (prvi vstopi, prvi ven)
Prva naložena paleta se prva razloži. Potrebna sta dva prehoda za dostop: Eden za nakladanje blaga in drugi za razkladanje. Ta sistem FIFO se relativno ali po serijah priporoča za popolno nalaganje ali razkladanje nivoja.

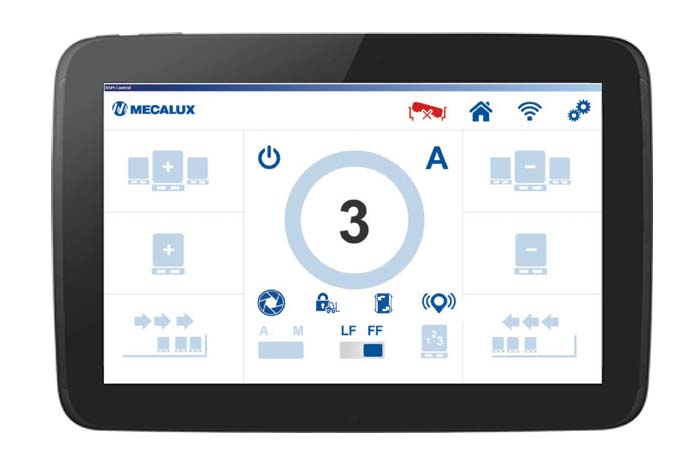

Funkcionalnosti
Najbolj omembe vredne funkcije

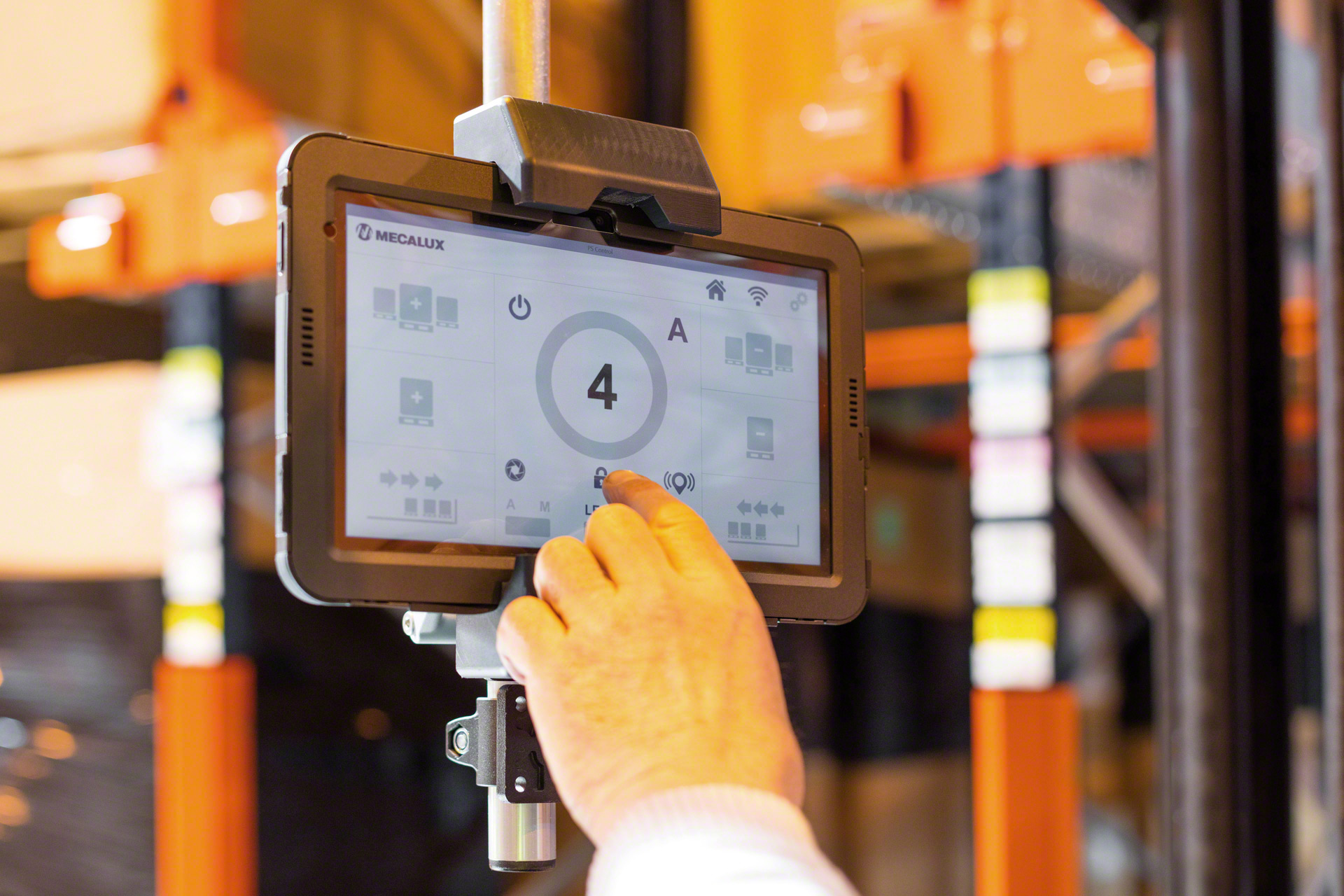

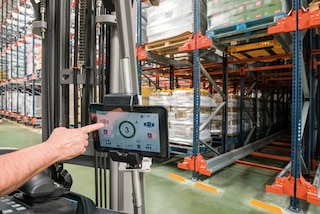

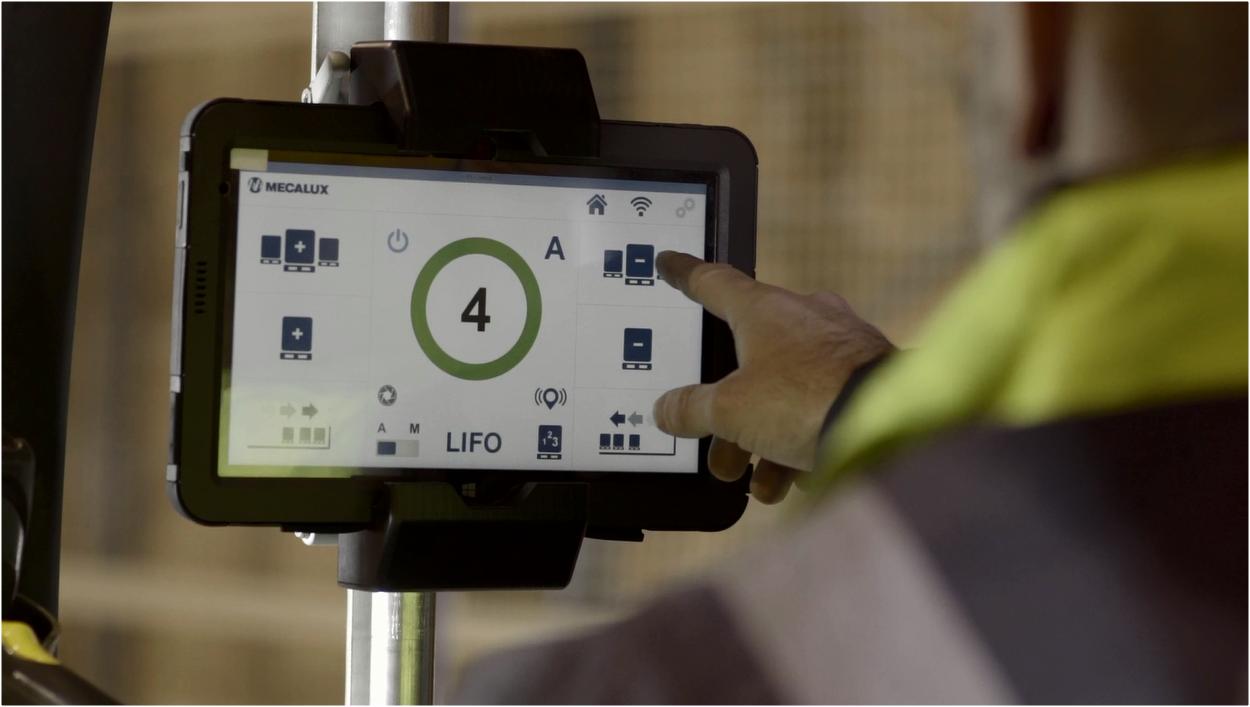

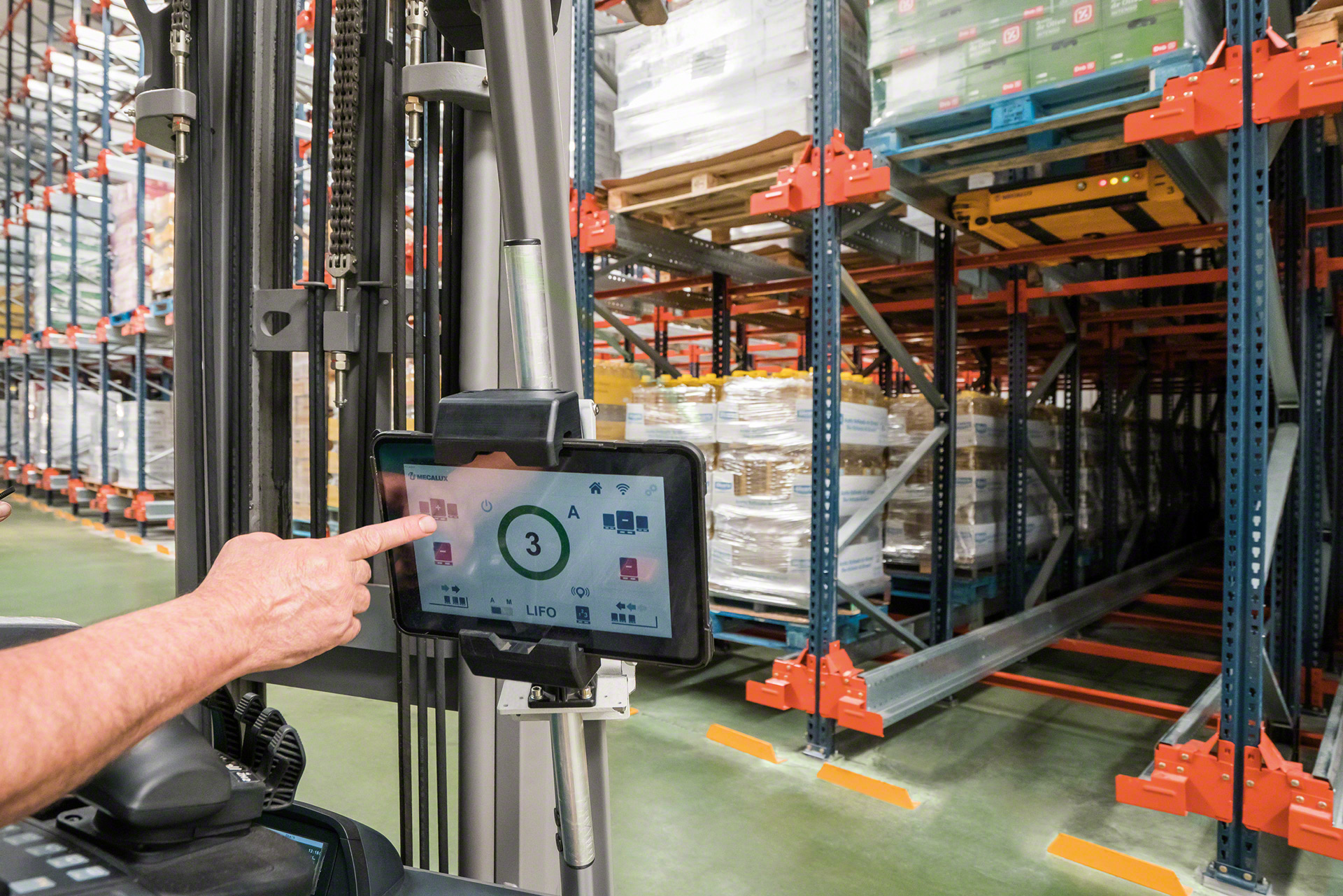

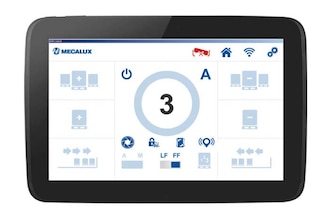

Voznik viličarja pošilja ukaze tekaču za shranjevanje in prevzem palet uporabo tablice s povezavo Wi-Fi. Upravljanje je zelo preprosto in intuitivno ter ne zahteva posebnega usposabljanja. Najbolj omembe vredne funkcije so:
Izbirnik palet
Izbere vrsto palete, s katero se bo ravnalo.
Konfiguracija LIFO/FIFO
Izbere strategijo upravljanja obremenitve.
Sprememba P&D postaje
Izbere, na kateri strani strukture želite delati (v načinu FIFO).
Sistem zaklepanja
Aktivira dodatni sistem zaklepanja, ki poveča stik med tekačem Pallet Shuttle in dvižnimi vilicami tovornjaka.

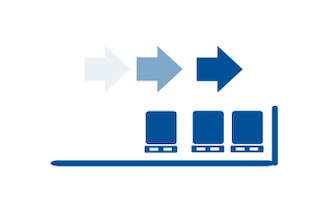

Zbijanje
Zbija palete na začetku (LIFO) ali koncu (FIFO) kanala.
Neprekinjeno nakladanje/razkladanje
Kanal naklada/razklada brez prekinitve.
Delno razkladanje
Izbere število palet za ekstrahiranje
Inventar
Šteje število shranjenih palet v kanalu.
Lokacijski signal
Aktivira zvočne in svetlobne signale za identifikacijo lokacije izbranega tekača.
Upravljanje uporabnikov
Upravlja uporabniška dovoljenja za tekače za pooblaščeno osebje.
Izbirnik načina delovanja
Avtomatsko ali ročno (za vzdrževalna opravila).
Indikator tekača
Prikazuje število delujočih tekačev in njihov status.
Merilec nagiba
Zazna nepravilen položaj tekača znotraj kanala.
Reševanje
Povrne poškodovanega tekača iz kanala.
Kamera za položaj (izbirno)
Olajša vstavljanje tekača Pallet Shuttle na tirnice.

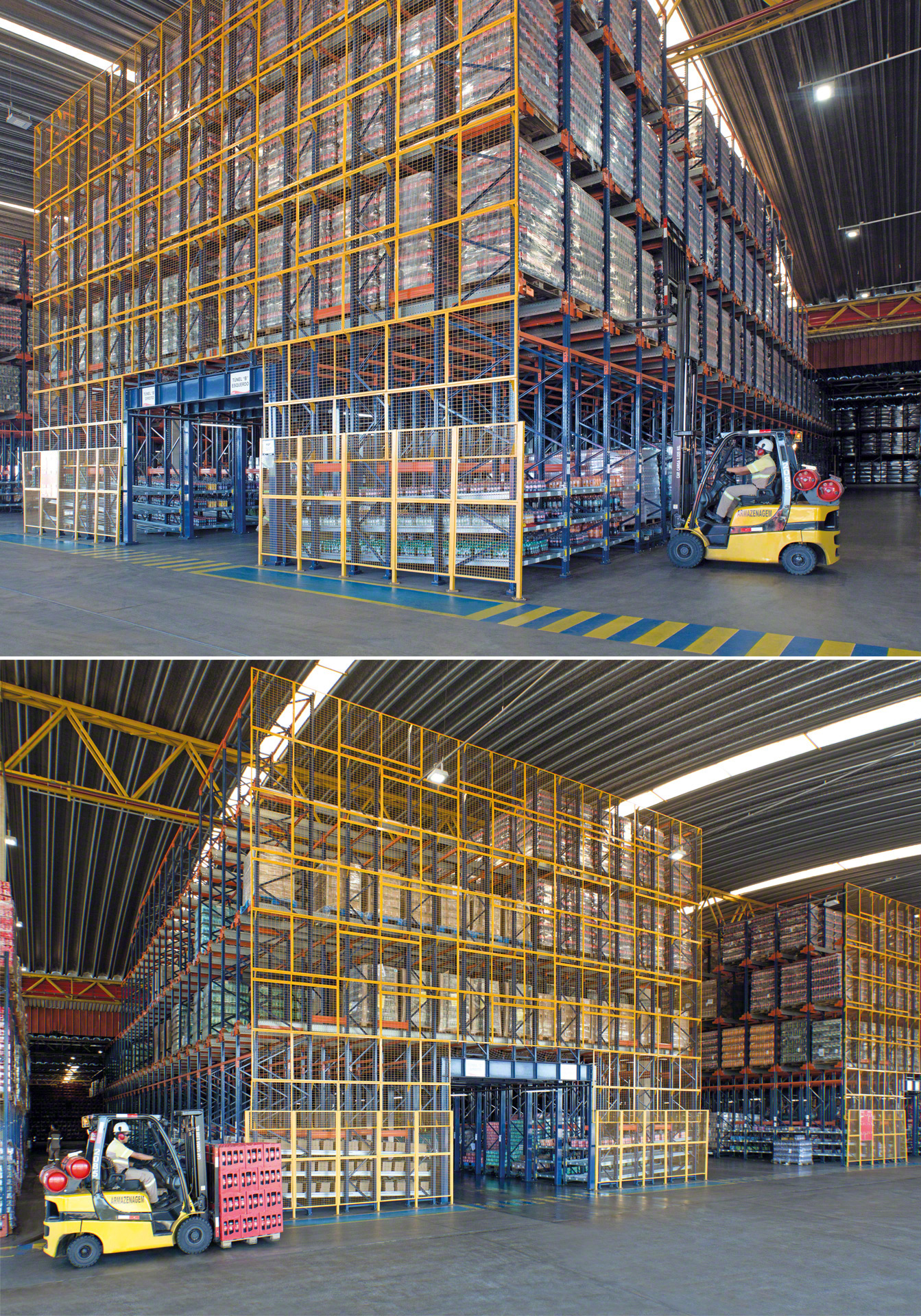

Aplikacije
Avtomatizacija na dosegu roke vsakomur
Na splošno Pallet Shuttle opazno poveča produktivnost skladišča pri delu z vhodnim in odhodnim blagom z velikim številom palet na posamezno postavko.
Kot tak ponuja popolno izbiro za:
Galerija

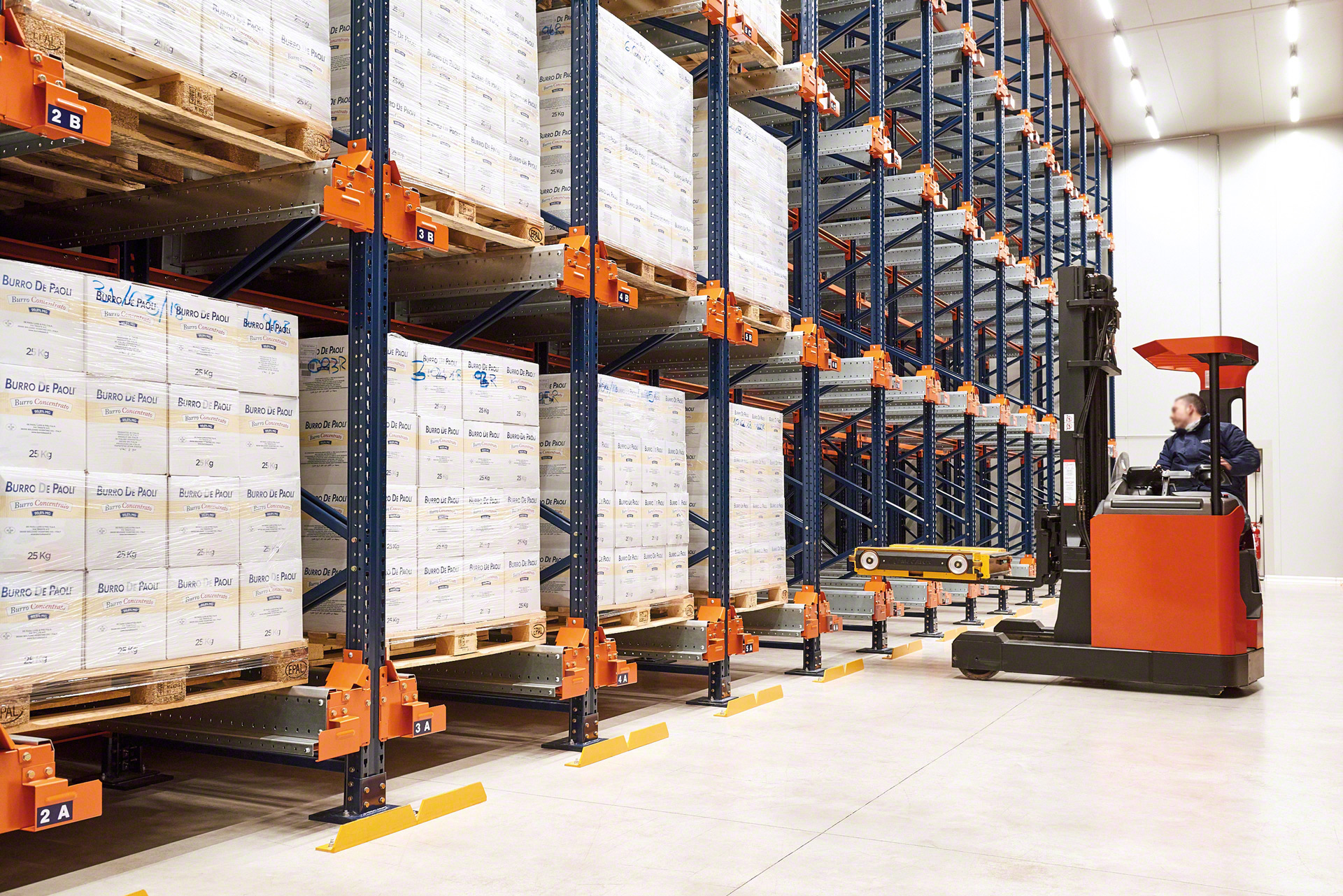

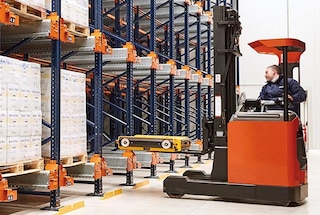

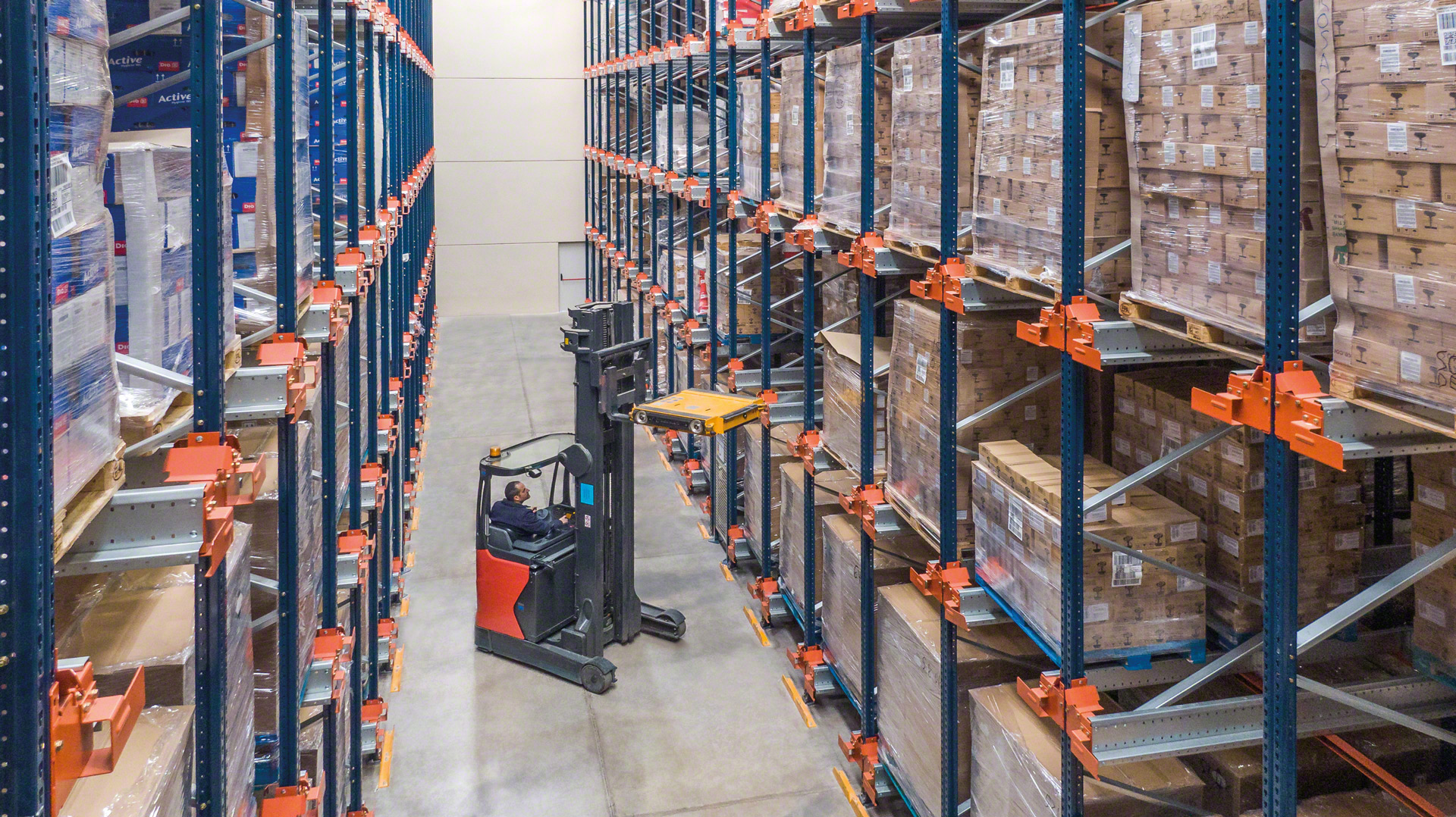

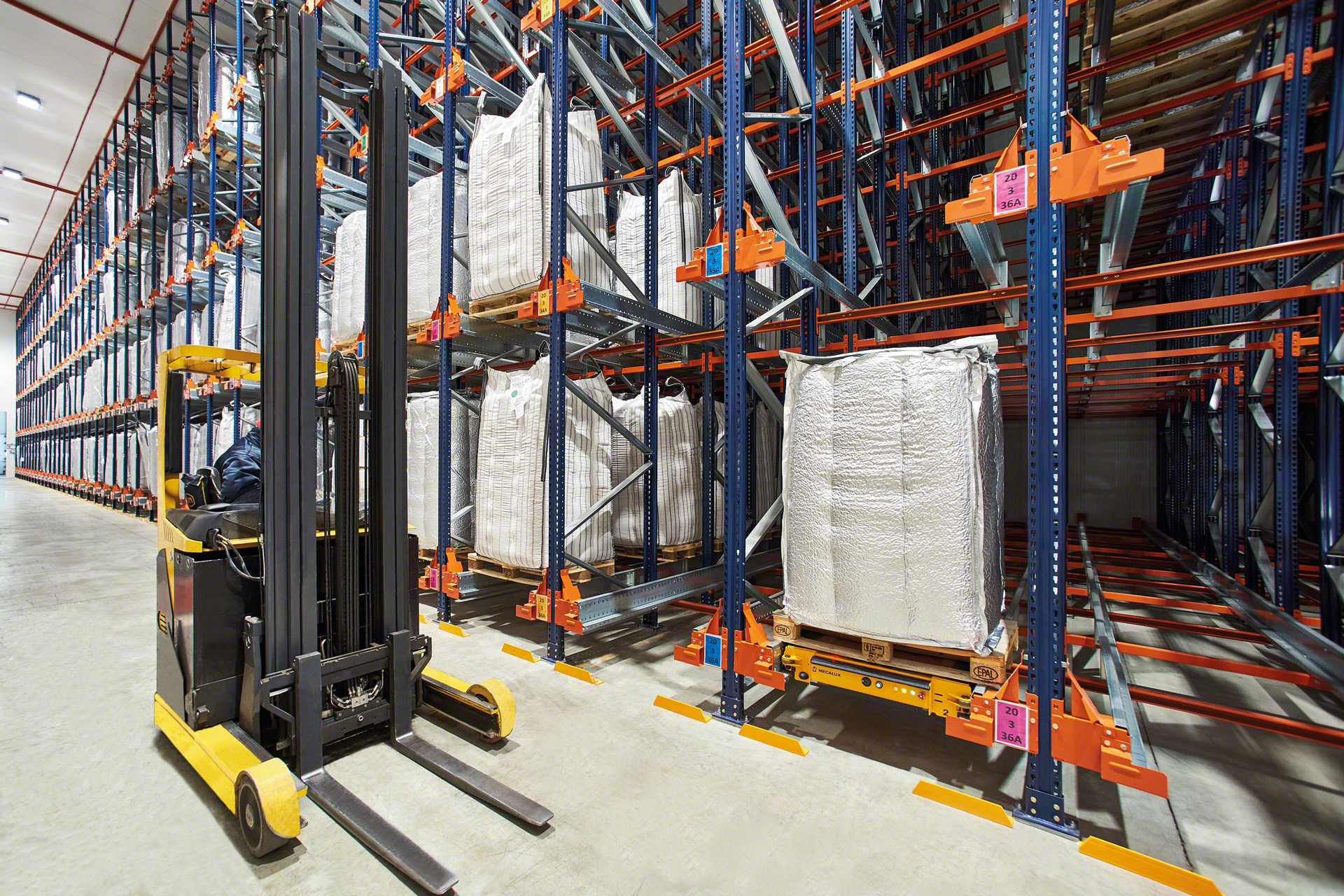

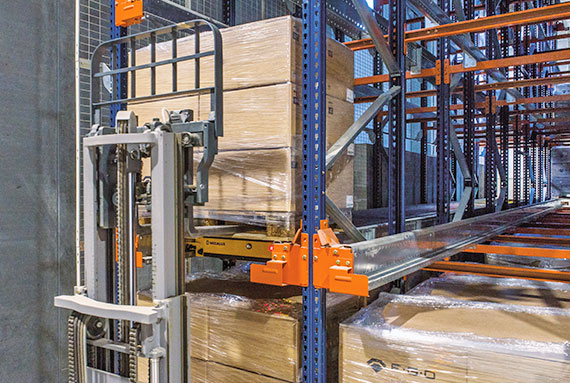

Handling equipment places the Pallet Shuttle in the storage channels
